一体U盘数据恢复工具FLASH蜘蛛盘的使用

2017-5-29 11:06| 发布者: 蝴蝶| 查看: 2185| 评论: 2

摘要: U盘/SD卡一体存储介质的数据恢复,FLASH数据恢复工具蜘蛛盘适配器的使用,本文将描述此适配器的主要功能,并展示MicroSD数据恢复的读取示例。PC-3000 Flash Spider Board Adapter是一种通用解决方案,可安全地进行整 ...
U盘/SD卡一体存储介质的数据恢复,FLASH数据恢复工具蜘蛛盘适配器的使用,本文将描述此适配器的主要功能,并展示MicroSD数据恢复的读取示例。

一体U盘数据恢复工具FLASH蜘蛛盘的使用

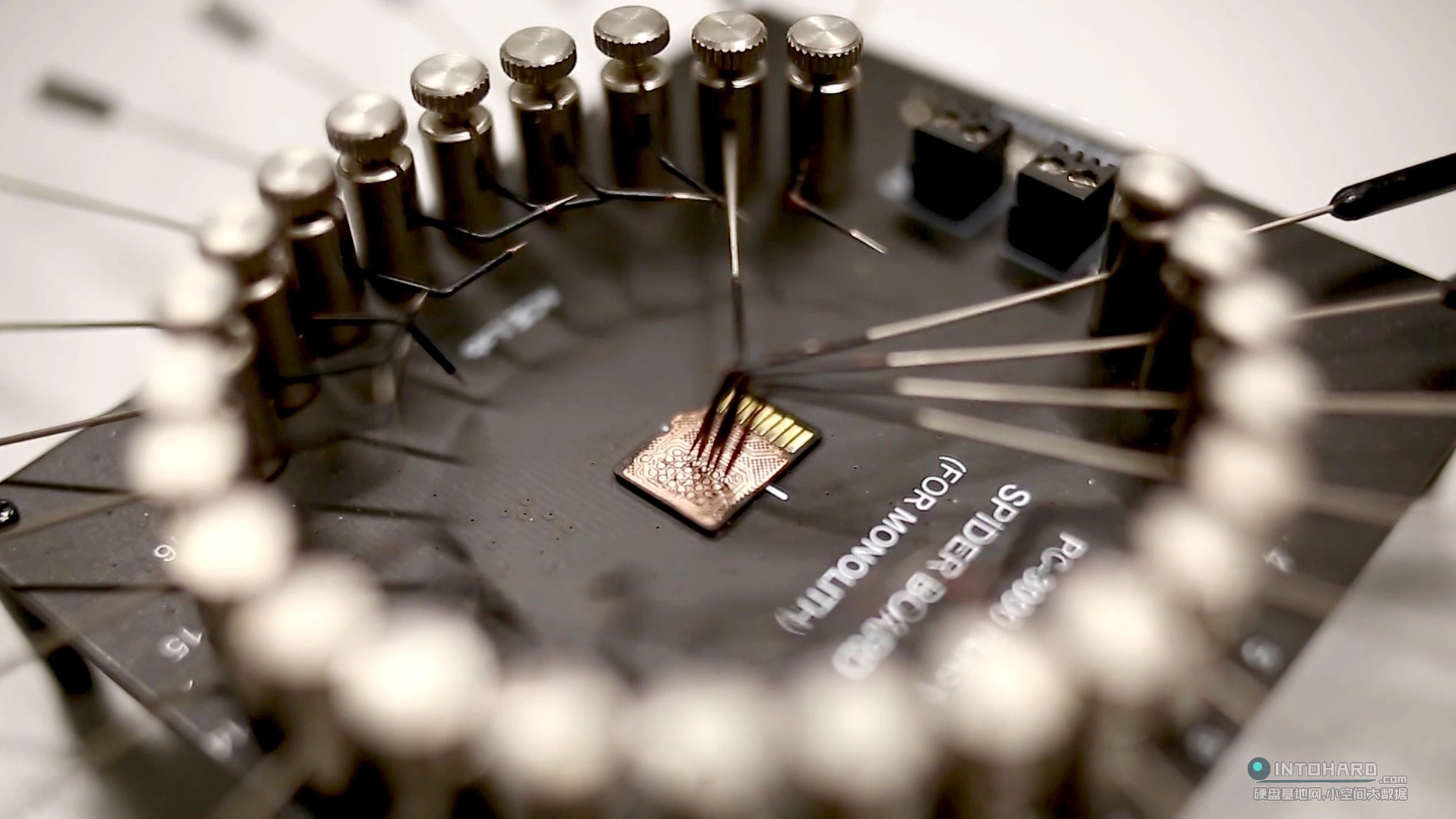

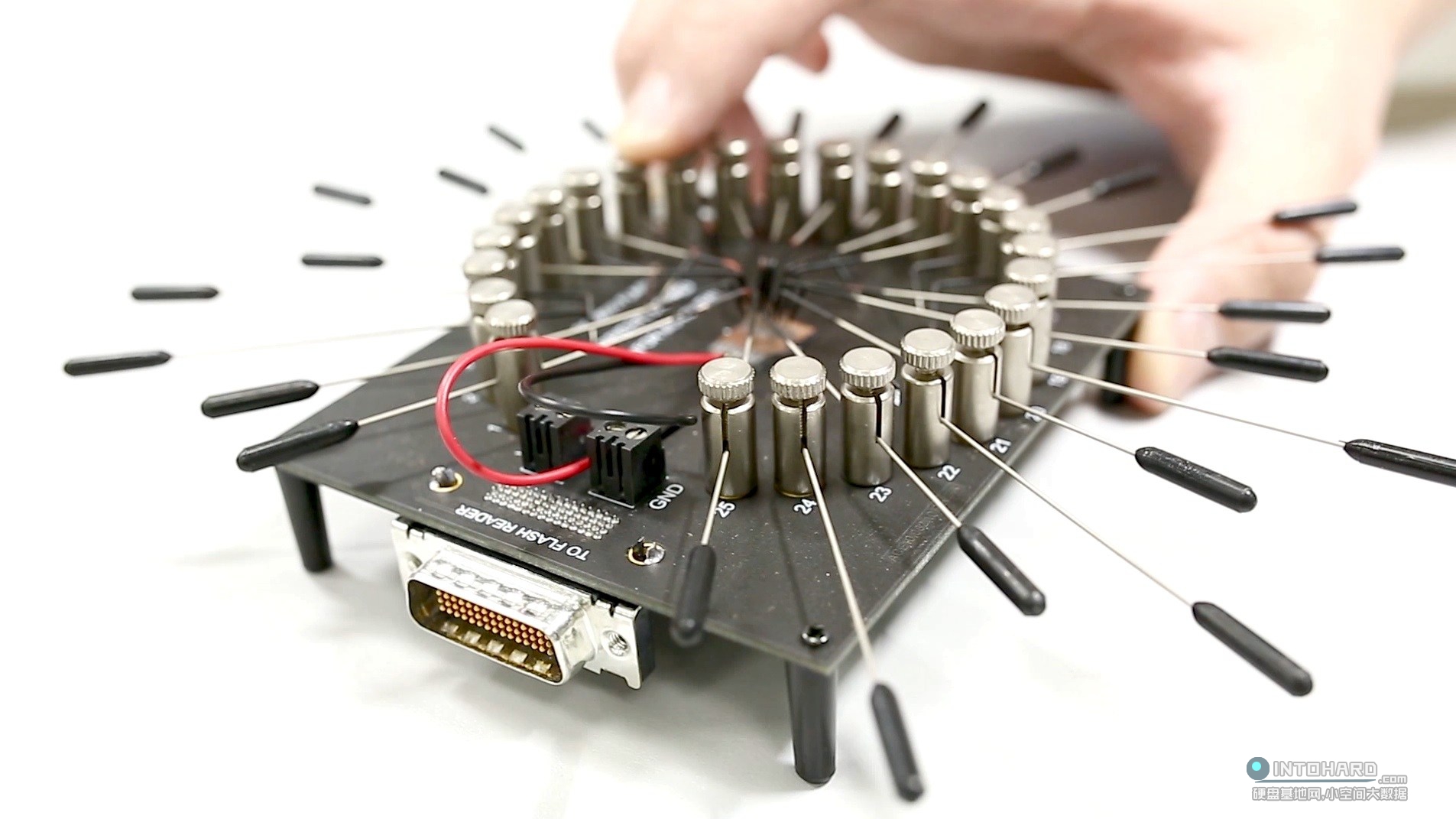

PC-3000 Flash Spider Board Adapter是一种通用解决方案,可安全地进行整体读取,而无需进行繁琐的焊接!使用它,您不需要为要处理的每个不同介质指定特定的适配器。

它设计用于连接以单封装芯片(单片)形式制造的基于NAND的闪存驱动器的内部触点。该适配器由25个通用触点组成,这些触点在相应任务中支持与NAND接口信号关联的软件配置。请注意,该适配器仅受PC-3000 Flash Reader 4.0支持。

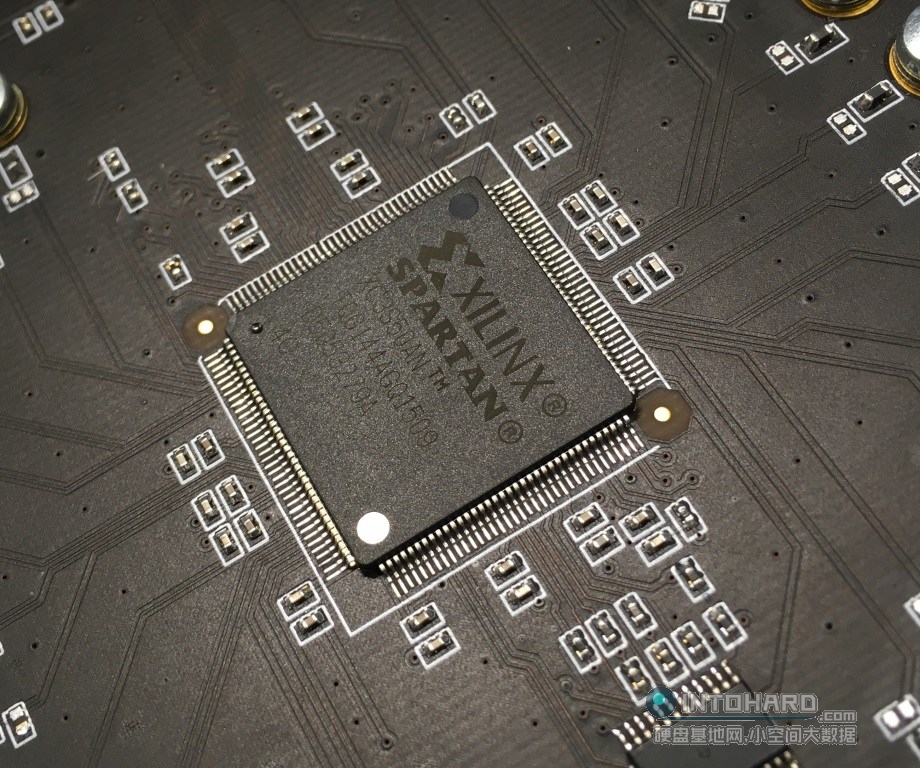

蜘蛛板是基于成熟的可配置Xilinx芯片的非常智能的硬件配置。这是一个具有广泛功能的完整系统,并且会不断更新和改进。蜘蛛板适配器具有两个主要功能:

能够从各种一体器件中读取数据;
可以在mSD,SD和eMMC设备上以Card Adapter模式工作(在创建新任务时,必须在Device Options中选择Card Adapter)。

一体U盘数据恢复工具FLASH蜘蛛盘的使用


目前,我们正在努力添加其他功能,这些功能可以显著改善自动引脚分配分配或逻辑分析仪功能。

NOTE 1:

适配器的针状插针本质上是复杂的防噪触点,设计时考虑了技术任务和设备的特性。进行镀镍以防止氧化,并用尖端特殊涂层部分覆盖以防止短路。

针相当灵活,可以安装在平台上的引脚图垫上后弯曲。固定后,使用显微镜检查所有针头的排列是否正确,并且可以从“引脚图”垫移到任何位置:

一体U盘数据恢复工具FLASH蜘蛛盘的使用

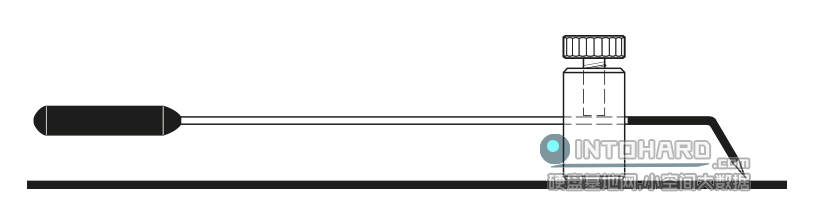

为了避免任何损坏,请记住以下方案:

一体U盘数据恢复工具FLASH蜘蛛盘的使用

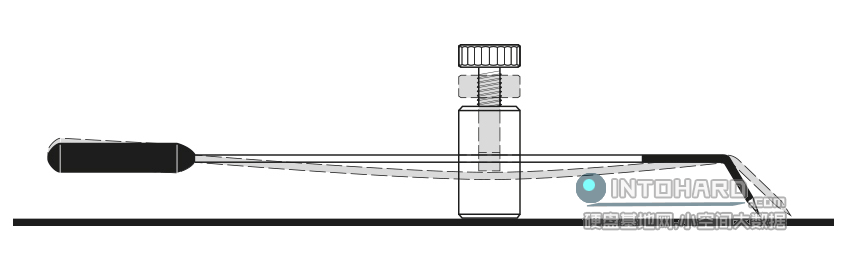

无需固定螺丝,即可拉伸针头。当您要用翼形螺钉固定时,针尖的位置会移动:

一体U盘数据恢复工具FLASH蜘蛛盘的使用


如果您弯曲,拧紧或以某种方式损坏了蜘蛛板适配器的针,请不要担心。可以根据需要订购另外一套蜘蛛网板针并更换坏的。


NOTE 2:

新的适配器有两种供电方式-从针头和扩展的接口输出。基本上,可以完全不用焊料而使用一体式芯片,而您所需要的只是在同一引脚(VCC,GND)上安排2-3针用于GND和2-3针在VCC上。

为了提供良好的电源电流,请在PWR和GND上使用多个针,而不是将它们用于其他重要触点。只要有可能,就应使用直径至少为0.2mm的多股导体将电源和接地触点连接到器件!导线的横截面较厚将始终为器件提供更好的PWR电源。

一体U盘数据恢复工具FLASH蜘蛛盘的使用


注意:为获得更好的阅读效果,建议您注意电线(导线应短而粗)和电源焊接(使用助焊剂和焊锡)。

NOTE 3:

读取芯片ID或NAND镜像的能力取决于一体存储介质内部结构的类型。有2种不同的类型:

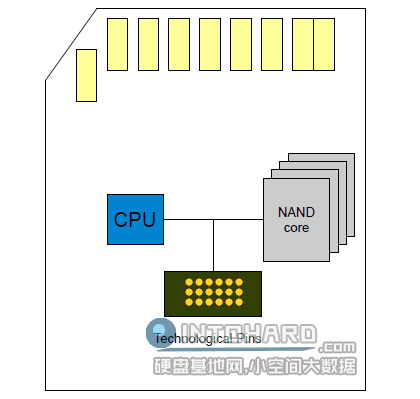

使用从技术引脚图到CPU和NAND内核的独立总线:

一体U盘数据恢复工具FLASH蜘蛛盘的使用

TYPE 1

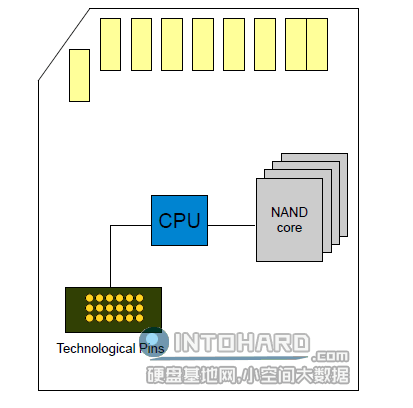

通过控制芯片从技术引脚图到NAND内核的公共总线:

一体U盘数据恢复工具FLASH蜘蛛盘的使用

TYPE 2

通常,读取Type 1芯片没有问题。您所需要做的就是排列针脚并开始读取过程。

对于Type 2芯片,数据恢复任务变得更加复杂。从类型2方案中可以看到,工艺引脚的总线通过CPU,并且控制器可能会影响数据传输的可能性。所有闪存驱动器损坏的主要原因是固件问题。但是诸如CPU,缓冲区和NAND之类的硬件部件仍处于运行状态。当您打开电源时,CPU开始工作,并可能阻止通过Techno引脚访问NAND内核。以下是这种行为的典型迹象:

ID读取错误(丢失或混合字节:取而代之的是0x45DE9493,它可能读取为0xDE949345或0x45009493);
ID正常读取,但转储未读取(错误中止);
ID未读取(0xFFFFFF,0x000000、0x6C6C6C6C6C);
如果您遇到以下问题之一,则应注意CPU影响的可能问题。

以下是几种可以避免CPU影响的方法:

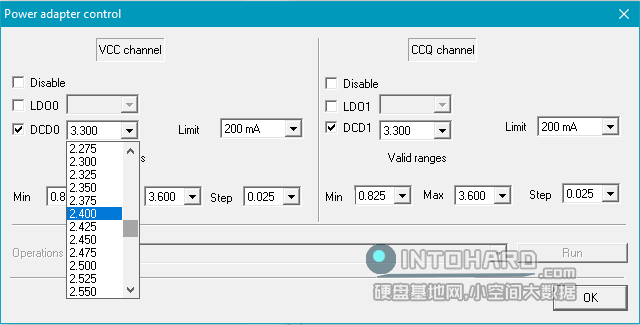

您可以尝试使用选项-> PC-3000闪存参数->电源适配器控制将电源值降低到2.4V – 2.8V:

一体U盘数据恢复工具FLASH蜘蛛盘的使用


在较低的电压下,单片设备的控制器可能会关闭,并且可以读取NAND芯片而不会产生任何噪音或来自CPU端的命令阻塞。但是要小心-电压太小可能是关闭NAND缓冲器的原因。在这种情况下,除非重新启动电源,否则无法进行转储读取。因此,您需要从2.4V到2.8V中选择几个值,并为芯片ID和转储读取找到最佳值。

另一种方法–物理控制器破坏。此方法仅适用于经验丰富的工程师。请注意,这非常危险,因为您可能会损坏整料的内部结构,并使整料无法恢复!您可能需要自担风险使用以下操作。

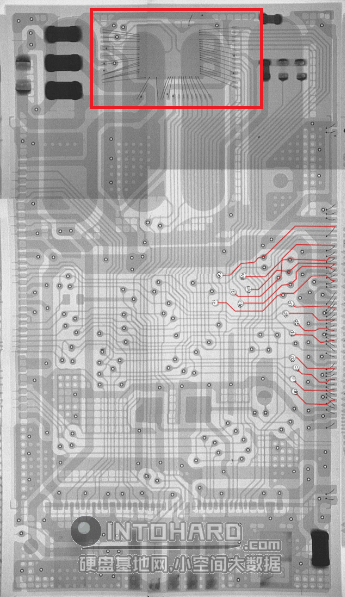

对于物理控制器销毁,您应该知道控制器的确切位置。没有X射线照片,就找不到CPU。制作完整体内部结构的X射线照片后,您将能够找到控制器晶体并使用非常薄的螺旋钻对其进行钻孔(或只是刮擦)。此后,总线将不受控制器的影响,并且可以读取整个转储。

一体U盘数据恢复工具FLASH蜘蛛盘的使用


一体U盘数据恢复工具FLASH蜘蛛盘的使用

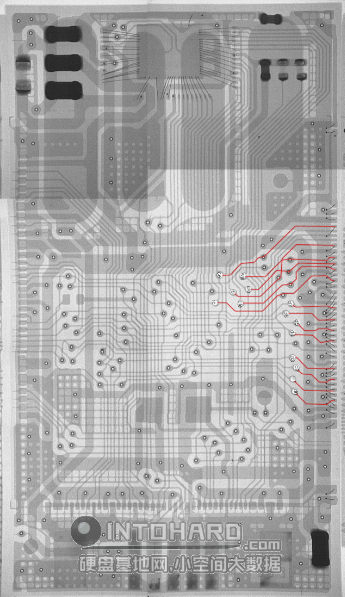

UFD整体装置内部控制器放置示例№1(由Recuperodatos.com图片)

一体U盘数据恢复工具FLASH蜘蛛盘的使用


一体U盘数据恢复工具FLASH蜘蛛盘的使用

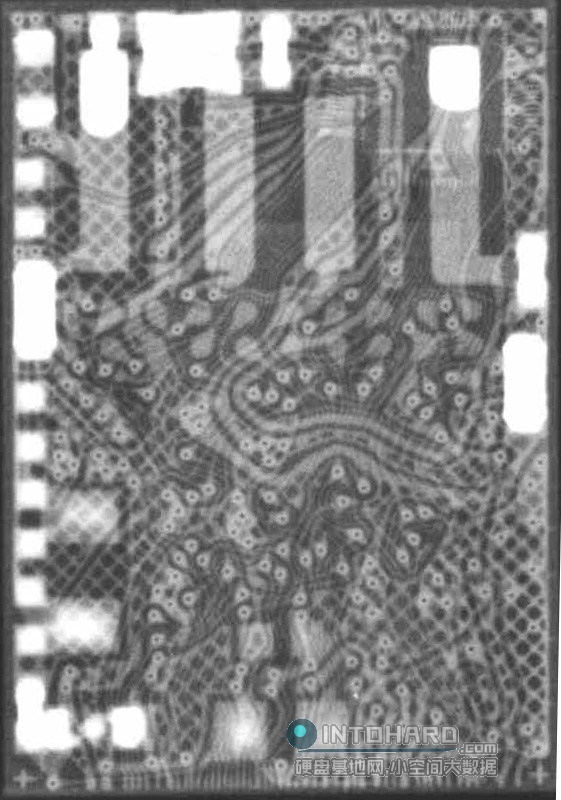

示例2在UFD单片设备内部放置控制器(由Myung Information Technologies拍摄)

一体U盘数据恢复工具FLASH蜘蛛盘的使用


要了解更多信息,请在“更新”框中阅读蜘蛛板手册。如果您有任何疑问,请随时联系我们技术支持服务寻求帮助。
