  • 三星硬盘固件坏热交换修复过程

    2013-9-29 13:52| 发布者: wzlr| 查看: 5869| 评论: 0

    摘要: 三星盘的固件损坏是比较好修复的,大家也都知道大部分三星盘固件一出问题都是G表损坏。今天我刚巧碰到客户来数据恢复的一个三星盘,就已这个盘来进行描述一下数据恢复的过程。 我们先看这个是个三星320G ...
    三星盘的固件损坏是比较好修复的,大家也都知道大部分三星盘固件一出问题都是G表损坏。今天我刚巧碰到客户来数据恢复的一个三星盘,就已这个盘来进行描述一下数据恢复的过程。
    三星硬盘固件坏热交换修复过程

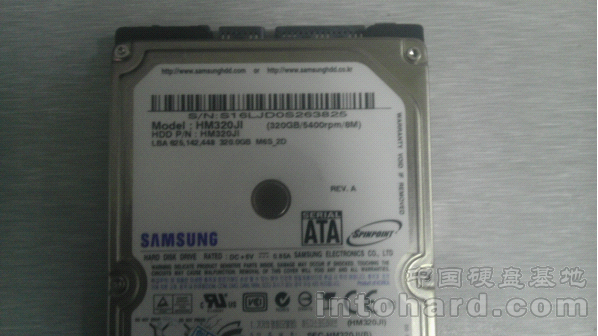

    我们先看这个是个三星320G 型号为HM320JI .

    三星硬盘固件坏热交换修复过程

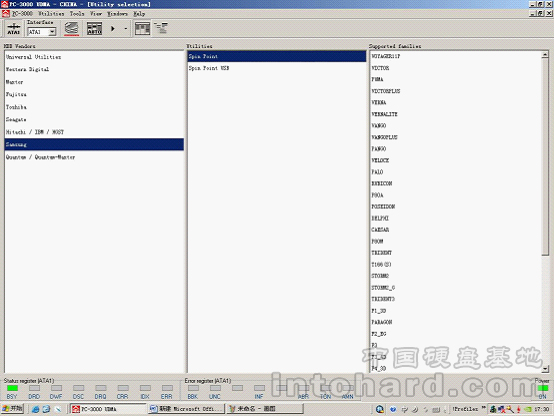

    我们看见UDMA上的BUSY灯一直常量着。表示硬盘一直处于忙的过程中。我们听盘的声音一直都很正常的,但过30秒-1分钟左右硬盘已经停止转动了。此时要进UDMA程序也是进不去的。这种故障在三星的盘上一般98%以上都是固件的G表已经坏掉了。我们先介绍最传统的方式来解决这个问题。因为这个时候的故障盘是进不了UDMA的程序里。我们这里就要谈到热交换的方式来修复。什么是热交换呢?简单的说就是找一个和故障盘一样的好盘,进入UDMA相应的程序里停转这是就把好盘的固件缓冲在了电路板上,在通过把带着电把电路板上的螺丝下掉,在换到故障盘上,然后在UDMA里面让硬盘起转。这是固件就可以在程序界面上读写固件和修复固件了。注:在换板过程中一定要小心翼翼,因为是带着电在更换电路板,不小心会高烧电路板的。在更换的过程中,我们还没有手动进行让硬盘起转时如果硬盘自动起转证明热交换失败,需要重新在来。

    三星硬盘固件坏热交换修复过程
    这是我在备件库里找到的和故障盘一样型号的盘。现在我们就开始做热交换吧。这时首先在UDMA 里的tools选项里点击停转,然后硬盘会自动停止转动。然后摘下电路板还到故障盘上,然后在UDMA里的TOOLS的选项里点击起转就OK啦。已经交换好了,我们来看看固件是哪里坏了,我们前面讲到了一般都是G表坏。我们就先来看看G表的结构是否正常,在UDMA里的模块检测菜单里我们找到G表的模块然后点击打开。
    三星硬盘固件坏热交换修复过程
    我们很清楚的看到这个模块的头部已经都是零了,后面是有数据的。G表模块前面部分不可能成零的,应该就是它除了问题。要修复好这个模块就很简单了,在UDMA菜单里直接点击清除这个模块就OK了。清楚后我们在看看这个模块结构:
     三星硬盘固件坏热交换修复过程
    我们可以看到这个模块已经不是零了,有数据了。然后我们可以推出UDMA给硬盘断电加电看看硬盘是否好了。如图下:
           三星硬盘固件坏热交换修复过程
    我们可以清楚看到盘可以识别了。下面的两个绿灯也亮了。不在是BSY 了。
    盘可以识别了我们在接着看看扇区是否能访问。
        三星硬盘固件坏热交换修复过程
    很清晰的可以看到扇区还是非常好的。这时我们就可以使用DE直接拷贝数据或者全盘镜像了。此时数据恢复顺利结束。通过这种传统的方式来修复三星硬盘的固件问题还是很简单。唯一比较麻烦的事情就是需要找一个和故障盘一样的一个好盘才行。如果没有一样好盘就要耗大量的时间去找好盘。现在已经掌握了三星硬盘固件修复不在用传统的模式去修复固件,不在需要找一个和故障盘一样的好盘了。可以直接进行固件修复,大量的节约了数据恢复的时间。
