Galaxy S6芯片分析:膜拜14nm处理器!

2015-4-3 12:27| 发布者: 蝴蝶| 查看: 1036| 评论: 0|来自: 快科技

摘要: 三星新旗舰真是有面子啊。自从去年九月份公布了对苹果iPhone 6、iPhone 6 Plus的芯片分析报告之后,芯片专家ChipWorks就再也没有公开过任何此类资料,如今又把Galaxy S6给拆卸研究了一番。首先是通过分析后发现的各 ...

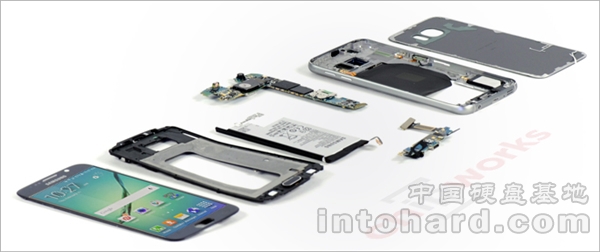

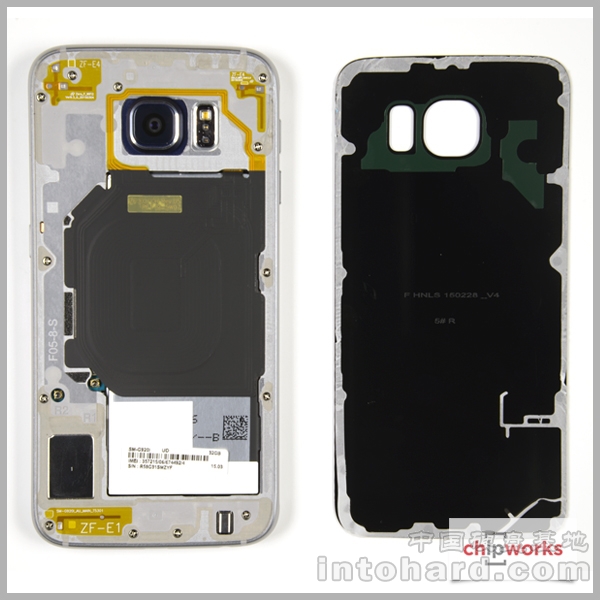

三星新旗舰真是有面子啊。自从去年九月份公布了对苹果iPhone 6、iPhone 6 Plus的芯片分析报告之后,芯片专家ChipWorks就再也没有公开过任何此类资料,如今又把Galaxy S6给拆卸研究了一番。

Galaxy S6芯片分析:膜拜14nm处理器!

首先是通过分析后发现的各种元器件:
- 三星Exynos 7420 SoC处理器
- 三星K3RG3G30MM-DGCH 3GB LPDDR4内存
- 三星KLUBG4G1BD 32GB NAND闪存
- 三星533电源管理单元
- 三星S2MPS15电源管理单元
- 三星Shannon 333基带
- 三星Shannon 928 RF收发器
- 三星Shannon 710封包追踪器
- 三星C2N8B图像处理器
- 三星电机3853B5 Wi-Fi模块
- N5DDPS2(似乎是三星NFC控制器)
- 博通BCM4773导航定位芯片
- InvenSense MPU-6500陀螺仪/加速计
- Skyworks SKY78042多模多频段前段模块
- Avago AFEM-9020、ACPM-7007 PAM
- Maxim MAX98505DG类音频放大器
- Maxim MAX98505辅助电源管理单元
- Wolfson WM1840音频编码器
- 德州仪器BQ51221单芯片无线充电接收器
- Skyworks SKY13415天线开关
- 意法半导体FT6BH触摸屏控制器

屌不屌?一大堆主要的元器件中,三星自己家就出产了足足一半,而且都是最核心的,包括处理器平台、通信平台和无线模块。
比较独特的是触摸屏控制器用了意法半导体的方案,这可不多见,一般都是Synaptics、Cypress、Atmel和一些中国公司。

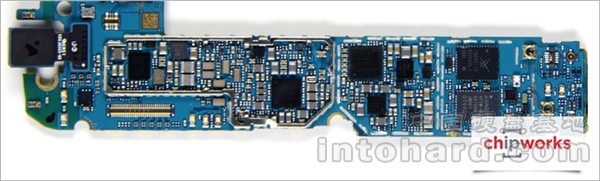

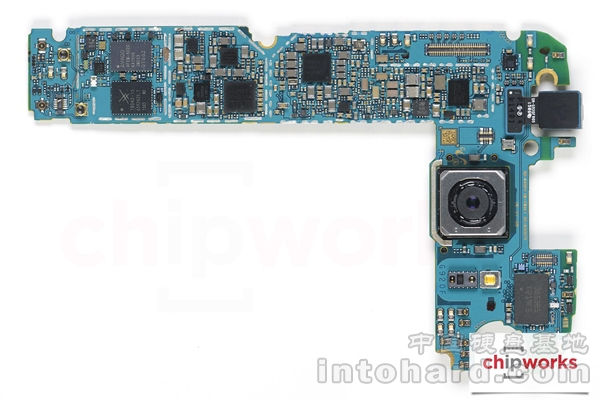

关于这些元器件的具体位置,还是等iFixit的拆解报告标注吧。

Galaxy S6芯片分析:膜拜14nm处理器!

Galaxy S6芯片分析:膜拜14nm处理器!

Galaxy S6芯片分析:膜拜14nm处理器!

Galaxy S6芯片分析:膜拜14nm处理器!

Galaxy S6芯片分析:膜拜14nm处理器!

Galaxy S6芯片分析:膜拜14nm处理器!

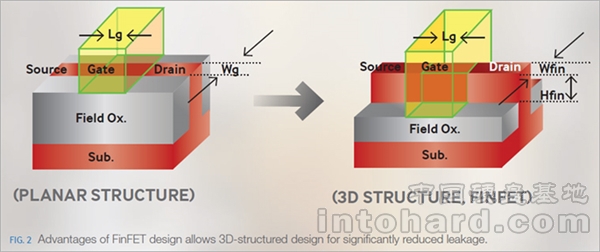

当然了,最关键的是那颗处理器,它可是第一个使用三星14nm FinFET工艺量产出来的。ChipWorks目前正在对此进行深入的显微观察和分析,先来看一张官方提供的与传统平面晶体管技术的对比示意图:

Galaxy S6芯片分析:膜拜14nm处理器!

既然是示意图,就非常模糊了,没有任何技术细节,仅仅是把漏源极给突出出来了而已。

Galaxy S6芯片分析:膜拜14nm处理器!

这是就Exynos 7420处理器的真身。绝对的第一次曝光,可以清楚地看到“7420”的编号。
目前还不知道它是哪里生产的,是三星自己的工厂,还是利用了GlobalFoundries的生产线?都有可能,也可能都有,毕竟S6、S6 Edge的供货量要求非常大,三星必须快速产出足够多的芯片。

Galaxy S6芯片分析:膜拜14nm处理器!

内核光刻层照片

Galaxy S6芯片分析:膜拜14nm处理器!

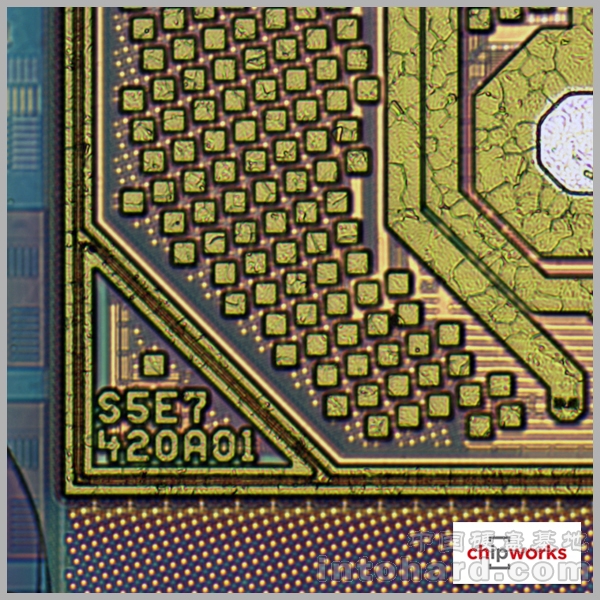

内核角落里的标记
更深入的分析,请关注……
