raid数据恢复一例 谈RAID0+1及RAID1+0结构与数据容灾

2015-6-22 16:23| 发布者: 蝴蝶| 查看: 2664| 评论: 0

摘要: 从raid数据恢复案例谈raid0+1及raid1+0阵列结构与容灾,服务器采用两组raid阵列,用户描述数据盘在服务器中看不到了,需要恢复数据,阵列有系统集成商组建,用户搞不清raid0,raid1还是raid5,进入服务器阵列控制器有 ...
从raid数据恢复案例谈raid0+1及raid1+0阵列结构与容灾,服务器采用两组raid阵列,用户描述数据盘在服务器中看不到了,需要恢复数据,阵列有系统集成商组建,用户搞不清raid0,raid1还是raid5,进入服务器阵列控制器有两块盘已经OFFLINE,阵列采用4块300G SAS盘组建,RAID Fail...

从服务器取下硬盘,单独挂入SAS控制器被正常识别,进入系统无异常,4块物理硬盘被正确识别,通过磁盘检测发现硬盘有坏道。不难想到了阵列中硬盘OffLine的原因了,安全起见随即对全部硬盘进行了镜像,通过镜像后的硬盘分析,发现有一块硬盘一年前就已经OffLine,再次有一块硬盘OffLine的时候,阵列瘫痪了,对四块硬盘数据进行比对和排查,最终通过虚拟RAID阵列组合获取到了全部数据

RAID0+1和RAID1+0数据容灾与结构

一   RAID0+1
RAID0+1 不可以两边RAID0中各坏一块硬盘,但可以在单边同时坏掉单边的两块硬盘。
原因:假如DISK1  A1,DISK A2,DISK3  B1, DISK  B2
          A(A1,A2) B (B1,B2)
         1.A中和B中的任何一块硬盘同进坏了,则都破坏了RAID0技术。所有整个硬盘数据被破坏。因此不允A和B中的任何一个块硬盘同时损坏.
         2.当中A中所有硬盘坏了,因为B中的RAID0的格式保持完整,因做的是RAID0+1,I不影响数据的完整性.所以允许A中所有磁盘损坏.同理B也是这样.

raid数据恢复一例谈RAID0+1及RAID1+0结构与数据容灾

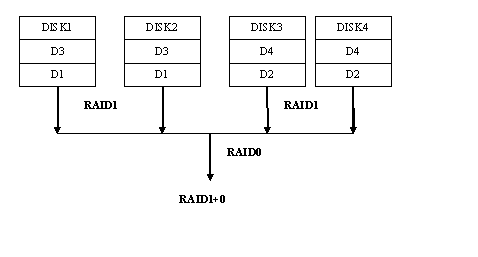

二   RAID1+0

RAID1+0可以两边RAID1中各坏一块硬盘,但不能同时坏掉单边的两个硬盘。
原因:
         1.A中的任何一个硬盘都可以坏,因为做的是RAID1格式,同时B中的任何一个硬盘的数据也可坏,因为也做的是RAID1的格式.所以允许A和B中的任何一块硬盘同时损坏,即不影响数据的完整性.
         2.A中(B中)的两块同时硬盘损坏,从图中可以看到,数据无法保持完整性.所以不允许单边的两块硬盘同时损坏.

raid数据恢复一例谈RAID0+1及RAID1+0结构与数据容灾
