  • 西数硬盘换了磁头还敲盘?WD800BB黑盘开盘恢复数据那些事

    2013-8-20 10:44| 发布者: 蝴蝶| 查看: 7526| 评论: 4|原作者: 黄庙芳|来自: QZONE

    摘要: 谈到西数硬盘WD800BB黑盘数据恢复,为何屡次换头还敲,为何只能读出来一个面,为何备件还原还是完好,为何没有看见划伤数据且读不出来,关于具体原因,请查看本期的西数黑盘的不归路,深度揭秘西数黑盘数据恢复那些 ...
    谈到西数硬盘WD800BB黑盘数据恢复为何屡次换头还敲,为何只能读出来一个面,为何备件还原还是完好,为何没有看见划伤数据且读不出来,关于具体原因,请查看本期的西数黑盘的不归路,深度揭秘西数黑盘数据恢复那些事。

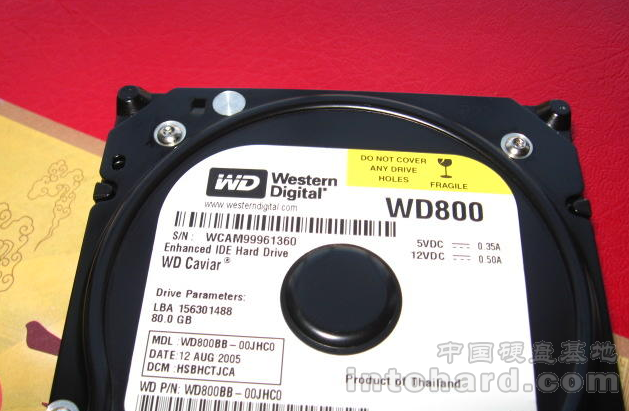

    1: 记得前几年,典型的部件,WD800BB WD800JD 这些盘,基本就没有说做不好的,而且基本数据都是完整的,镜像过程中基本不会出现坏道,偶尔碰见的可能换上一个头敲盘,再换上2-3个,肯定有一个是可以兼容的,可以正常认盘拷贝数据的,而且1292电路板的磁头可以兼容1130 及 1335电路板的磁头,这种能够完整恢复的时期集中在2006-2009年期间,由于WD800系列这款硬盘,单碟容量为80GB ,生产日期为2005年初,正常经过一段时间使用,大批量损坏的周期在2008年左右,由于此款硬盘的出货量较大,一些大品牌机厂商八成使用西部数据硬盘,所以也有客户说怎么西数的硬盘怎么坏的那么多,因为卖的多所以就坏的多。

    2: 经过一段时间之后,时间在2009年-2010年之间,西数的黑盘处理方式稍微变得复杂一些了,在这个之前基本2-3个磁头肯定能把数据读取出来,但是这段时间,有些盘更换N个磁头也不会有完整的寻道迹象,典型的故障为,关任何一个磁头,都可以正常寻道,停转,两个都开就敲击3下停转,关于这种情况不同的时期有不同的处理方式,下面列举12

    A:穷举法,再次更换磁头,只要碟片没有物理损伤,肯定能换好。

    B:  对比原始磁头仰角,通过显微镜,调整其相关仰角,再次装入原盘,肯定会有熟悉的寻道声

    C:  通过UDMA的虚拟读取技术,单头内存读取,读完一个面再读取另外一个面。

    D:  其他招式,没有想出来  或是没有去尝试。

    3:截止2011年,那段时间的黑盘还是很好处理的,时间从2012年开始之后,这些黑盘就逐渐难处理了,因为这款硬盘到现在已经有6-7个年头了,正常的硬盘的寿命周期为3-5年,(从硬盘厂商的保修周期策略就能看出来)现在的硬盘更是短命鬼。

    2012年开始之后,黑盘典型的故障为,换任何磁头都是敲击,但是这些硬盘伴有的一个典型故障,基本电路板都是损坏的,把原始电路板换到其他备件上,也是敲击,甚至部分备件盘自从换上原始硬盘电路板之后,再还原也敲击损坏了,由此可以判断,这些故障盘的损坏原因基本都是由于电路板敲击引起的磁头损坏,磁头损坏不可怕,更可怕的就是长时间敲击,引起的部分磁盘碟片伺服区损坏,典型的0号面会出问题。

    0号面出问题典型的表现为,换上一个好的磁头,连电路板也一并更换,打开两个磁头因素,加电表现为敲击,敲击3-7下之后停转,通过修改磁头隐射,关闭0#磁头,再次加电可以正常就行跟读取固件区模块,反之打开0#头,关闭1#磁头,敲击声依旧,敲得会心慌, 这种盘能做完整的可能性不大(也有给别能把C盘完整做出来的,后续会说明)

    4:这种情况只能跟客户沟通情况,看看客户能否接受这种结果,如果能接受就继续读取一个面,如果不接受就该干嘛干嘛去了,
    这种事情干过不少,给客户沟通清楚之后,大部分客户能接受这种结果,也曾经干过多个这种二手盘,一半的数据收了全部的费用。

    5:根据多年的经验判断,及结合一部分机械原理得知,造成0#面无法读取的一个根本原因在于,硬盘由于电路板长时间过热及氧化等因素,导致了在某个时间点,(可能是下班之后未关机,中午休息期间等等)这个时候电路板引起的长时间敲击,但是可恨的这款黑盘,如果电路板损坏引起的敲击,会一直敲击下去的,如果不强行断电的话,有些会敲击很长时间的,大家都知道,80G硬盘的转数最低的5400转的,假如敲击一个小时的话 5400*60分=324000转,敲击一下来回动作周期为2-4秒,敲击一个小时的次数为900-1800下之间,(可以拆过硬盘再加电查看,磁头从碟片外圈向内圈做径向的寻道操作,如果正常定位到固件会进行下一步操作,如果定位不到固件区域,会一直在敲击,尤其是在电路板损坏的情况下敲击)长时间敲击的结果,必然会导致0#面无法读取,或是能读取前面部分区域,大概从起始区域到20G内,(目前这种只能以一直情况来解释,可能这个区域正好的磁头未长时间敲击所触及的区域,所有才能正常读取)。

    6:还有一个问题,为何都是同样的敲击区域,为何0#面读取不了,而1#面可以一个坏道都没有的情况下读出,目前这个情况无法解析(有相关物理专家给解释一下,谢谢)。

    7:关于黑盘的姐妹,(俗称白富美),西数白盖子盘就幸运很多,截止目前,白盘的成功率都是很高的,对于磁头兼容性也较好,更好的一个好处,即使换上磁头敲击三下停转的,可以通过UDMA的虚拟RAM加载方式,轻松认盘拷贝数据,不会像黑盘需要找盘热交换来读取数据,具体原因差别及解决方式在以下几点

    A:黑盘的ROM及模块版本为0XXX开头的,而白盘的ROM及模块版本基本都有1XXX开头的,经过测试1XXX开头的版本可以通过虚拟方式直接读取,而黑盘就不行了,大部分需要通过热交换的方式来读取一个面或是多个面, 但是白盘也有一弊病,容易划伤,通常表现为中间内圈及外圈有划痕等,一般导致的原因为部分超薄机箱侧翻,及长时间敲击等,但是白盘为何截止现在成功率很高,一个关键的因素在于,厂商后来发现了这个缺陷,在电路板上设计了寻道自检测电路,发现长时间无法检测到寻道迹象的硬盘,自行开启自动停转测试,保护硬盘不会长时间敲击引起的严重损坏。

    B: 关于多头盘的热交换技巧问题,一般超过2个的磁头,由于物理仰角的差异,所有很少有两个磁头仰角一样的备件,(当然有换上就认盘的,少数),对于部分仰角不一样的硬盘,这个时候热交换来读取,需要分头一个面一个面读取,技巧就是先读取0#面,如果0#面可以读取,查看相关分区信息,推荐从第二个分区开始读取,一般C盘出现坏道的概率大,故不推荐在C盘位置产时间读取,先把后面分区读取完成之后,再来读取一个分区,当然客户指定要恢复C盘的除外,加入这个盘是4个磁头的硬盘,当读取到最后一个的时候,这个时候如果能看见硬盘分区及位图等信息,可以按照现有数据目录读取,节省部分时间及针对性恢复所需数据,如果热交换上去不修改RAM相关等直接读取,会导致读取到某一个头就停止,不能进行下一个头的连续读取,可能磁盘会发出异常的响声,但是经过对磁头隐射RAM调整之后,效果会好很多,读取也变得顺畅。

    C:关于热交换备件盘的匹配,尽量找颜色一样,电机长相一样的,任何东西都要求门当户对,不能乱配,要不会乱滴。

    关于现在的黑盘能修复及恢复的几种
    1:先排除电路板PCB问题,现在还有部分电路板引起的敲盘
    2:更换磁头之后,关闭0头开启1头之后可以出来部分,客户能接受部分数据的。
    3:白盖子大部分都能做出来,唯独部分硬盘可能会坏道多点,导致部分文件损坏。
    4:电路板烧毁导致的,盘面有烟雾熏的痕迹的,经过清洗之后数据基本完整恢复的。
    5:电机损坏的,更换电机之后的(单碟电机调整有技巧的)
    6:不是磁头损坏按照开盘方式来做得。
    7:不明因素损坏,又不明因素修复好的,
    8: 还有很多很多 原因 无法解释的,至于你信不信,我是信了。
