    摘要: U盘插入电脑提示格式化或者无法识别怎么恢复重要的数据呢,INTOHARD数据恢复专家在一体U盘数据恢复方案中讲述过U盘FLASH芯片的封装方式及U盘数据恢复方案,本文以FLASH芯片适配器基板的使用及TSOP-48的芯片焊接,完 ...

    U盘插入电脑提示格式化或者无法识别怎么恢复重要的数据呢,INTOHARD数据恢复专家在一体U盘数据恢复方案中讲述过U盘FLASH芯片的封装方式及U盘数据恢复方案,本文以FLASH芯片适配器基板的使用及TSOP-48的芯片焊接,完成读取芯片恢复数据。


    PC3000电路板适配器对于读取一体U盘(mSD,SD,xD,MS或UFD)的数据是非常有用的,我们可以借助它来读取存在引脚物理损坏的普通芯片像TSOP-48,TSOP-48(short package)或BGA-52。


    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据

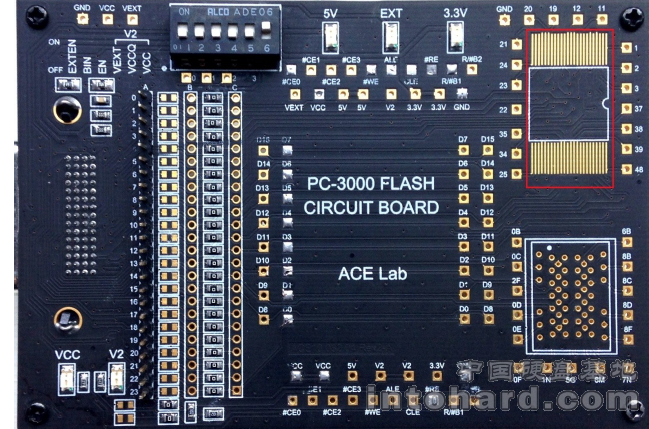

    电路板适配器上有两个安装位置为了BGA-52和TSOP-48

    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据

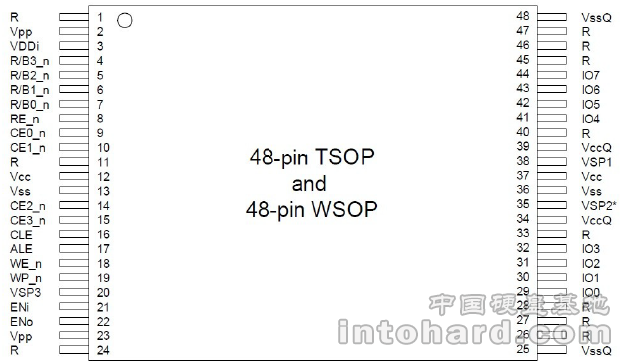

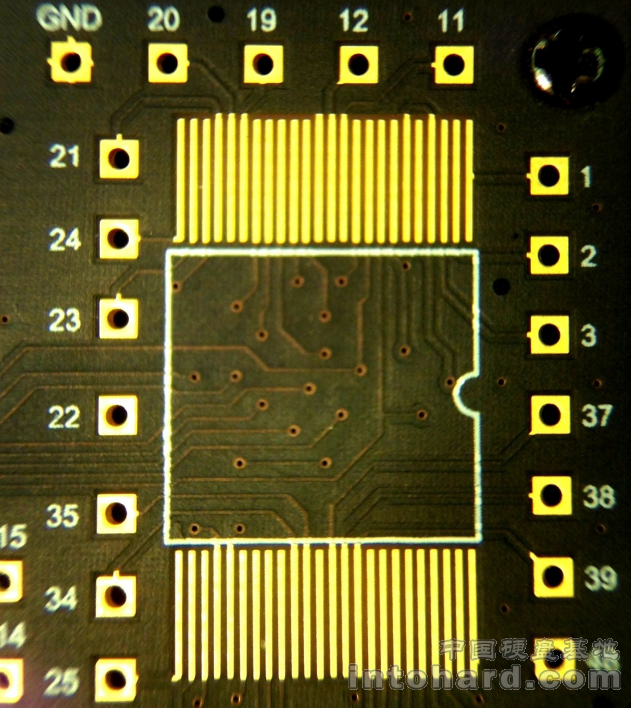

    在这里我们选用TSOP-48类型,在电路板适配器上有一些引脚用于供电或是非连接的附加供电(引脚号:1,2,3,11,12,19,20,21,22,23,24,25,34,35,37,38,39,49)


    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据

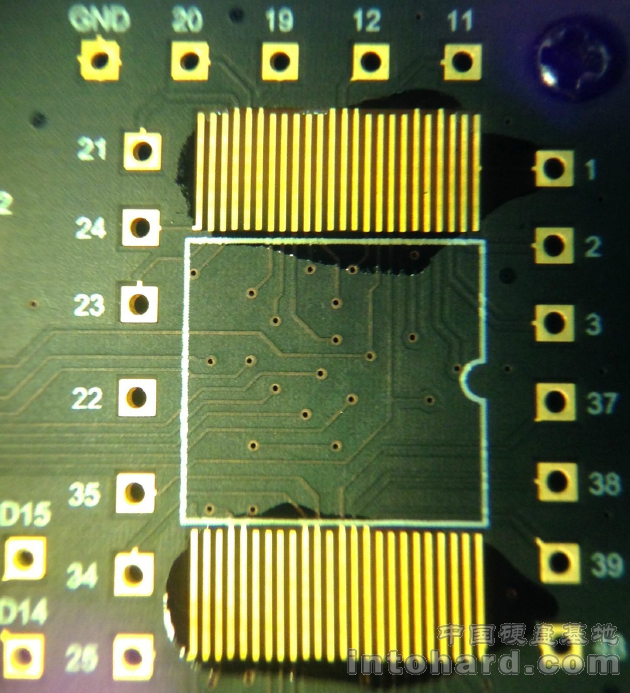

    首先,我们需要涂上一些助焊剂以助于焊接


    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据

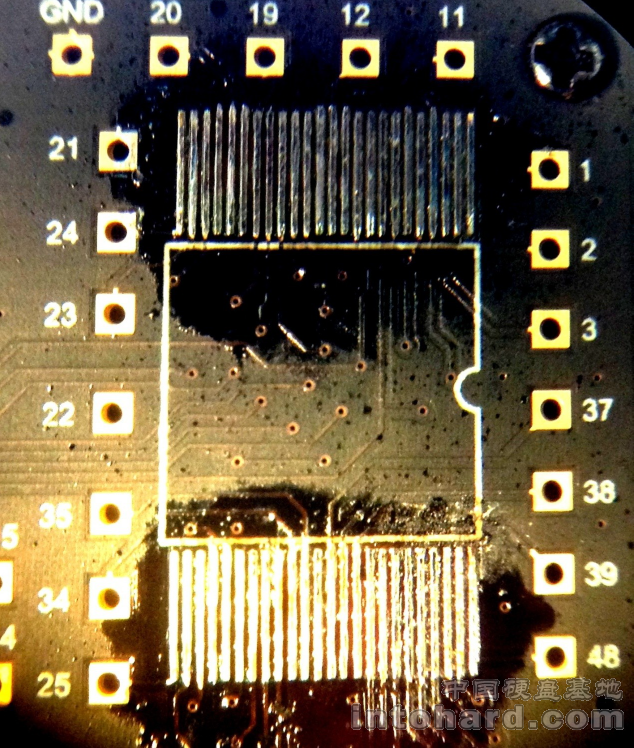

    然后 在涂有助焊剂的位置涂抹焊锡


    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据


    然后 我们开始焊接引脚损坏的TSOP-48芯片。不要忘记要正确放置(芯片上的标记对应适配器上的1号位。如下图)


    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据

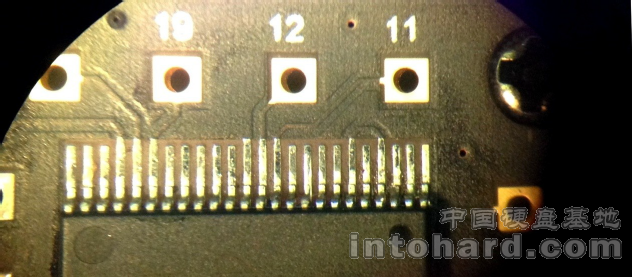

    由于引脚很细小我们建议使用显微镜操作,当焊接过程结束时要检查确保所有的TSOP引脚(要焊好),假如一个触点没有焊好,你可以用细铜丝补焊


    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据

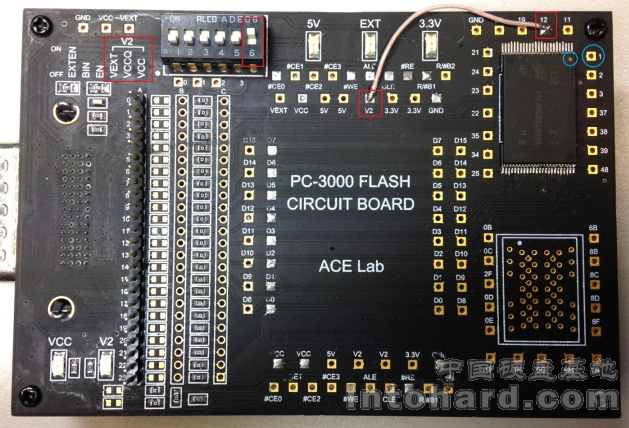

    最后,我们需要焊接一根导线从12号点位到V2点位(电压电流控制)如上图。没焊这根线适配器上的芯片将不能得到供电


    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据


    除了开关6(适配器的电源供应开关)外,所有的开关都关闭。如上图,如果你想使用其它的电源供应给适配器,你也可以自行调节

    最后,别忘了用酒精清洗一下电路板。


    现在我们可以用FLASH适配器电路板读取TSOP-48芯片了。


    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据

    学习更多数据恢复技术,关注INTOHARD官方公众号:

    关注方法:打开微信--扫描二微码

    专家:U盘无法识别数据能恢复吗?读取芯片恢复数据

    电子档下载:专家:U盘无法识别数据能恢复吗?读取芯片数据恢复

    2

    开心
    1

    鄙视
    16

    鼓掌

    愤怒

    可怜

    刚表态过的朋友 (19 人)

    该文章已有10人参与评论

    请发表评论

    全部评论

      • 引用 jxgzwen 2018-5-28 09:29
        FLASH适配器电路板  这个工具有卖吗 在哪里买   多少钱
      • 引用 蝴蝶 2017-6-9 16:21
        奕博: 为什么要从V2到12焊线呢? 不是别的位置呢?
        因为那里要给焊上去的芯片供电,其他位置的数据通讯线路都连接了,唯独供电需要单独焊接
      • 引用 游医 2016-12-30 11:53
        要是再全面点就好了
      • 引用 tzwins 2016-4-17 09:34
        12脚是内存芯片的VCC电源, V2的意思 电压电流控制的
      • 引用 奕博 2015-11-29 18:34
        为什么要从V2到12焊线呢? 不是别的位置呢?
