SandForce第三代主控正式发布：SATA/PCI-E合体

SandForce的主控制器已经成为SSD/" target="_blank" class="relatedlink">固态硬盘的标准配置，而经过连续两代的大红大紫之后，已经被LSI 3.22亿美元高额收购的SandForce今天又正式发布了第三代产品：SF3700系列(注意中间的横杠没有了)。

不过严格来说今天只能算是纸面发布，因为距离上市还需要几个月时间，想看到新主控的固态硬盘，至少得明年春天了。

架构

SF3700虽然继续支持DuraWrite、RAISE等特色技术，但这一次，它几乎是从零开始全新设计的。SF-2000虽然号称第二代，但为了能够及时上市，本质架构上和最早的SF-1000毫无区别，所以在最恶劣条件下的表现也是完全一样的。

现如今，SandForce有了新主人LSI这棵大树的庇护，技术后盾自然雄厚得多，SF3700的设计也更具前瞻性。

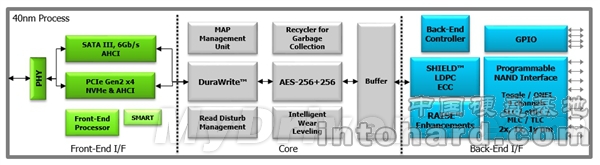

SF3700采用了灵活的模块化设计，SoC内的前端、核心、后端都是模块化的，可以灵活组装搭配。前端部分同时支持SATA 6Gbps、PCI-E 2.0 x4，将两种界面标准整合在了一颗芯片内，并且允许硬盘厂商自行在驱动层面选择使用哪一种，只不过用户是没有选择权的。此外还持新的NVMe(非易失性存储)，比如3D NAND。

后端部分支持九通道闪存，无论是Toggle、ONFI模式，还是SLC、MLC、eMLC、TLC颗粒，抑或是2xnm、1xnm、1ynm工艺，均不在话下。换言之，几乎任何闪存都可与之搭配，对未来的新技术也能快速适应。

但是和前辈一样，SF3700也不使用任何外部DRAM缓存，闪存映射表和其它关键数据位都保存在控制器的内部SRAM里。

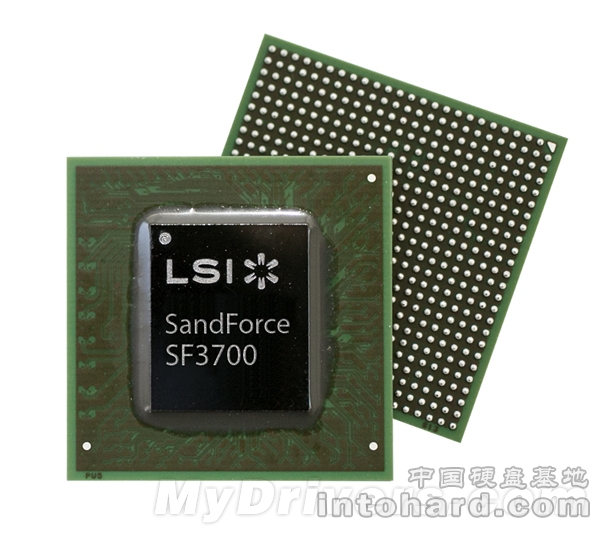

顺便说一句，SF3700的制造工艺是40nm，台积电代工。

性能

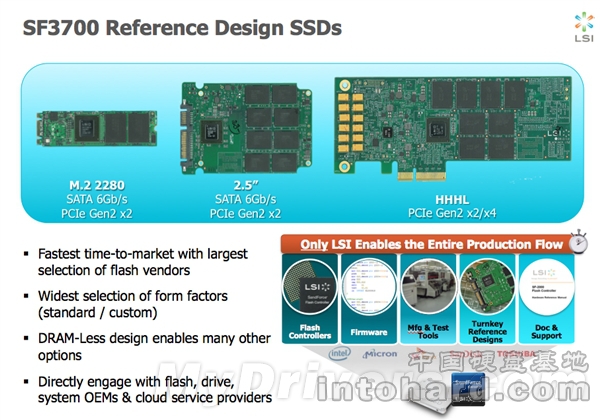

这个应该是普通用户最为关心的了。以下是基于256/512GB参考设计的性能指标：

SATA 6Gbps早就成了高端固态硬盘的瓶颈，PCI-E 2.0 x4则无拘无束地达到了惊人的1.8GB/s，距离理论带宽2GB/s仅咫尺之遥，随机性能也同样惊人，读取就有15万IOPS。

LSI表示，使用早期固件已经可以得到1.45GB/s的实际持续读写速度，后续将进一步优化完善。

功耗还没有最终确定，目前大约为4W，仍有很大的优化空间。待机功耗会比目前更低，还支持DevSleep等深度休眠技术。

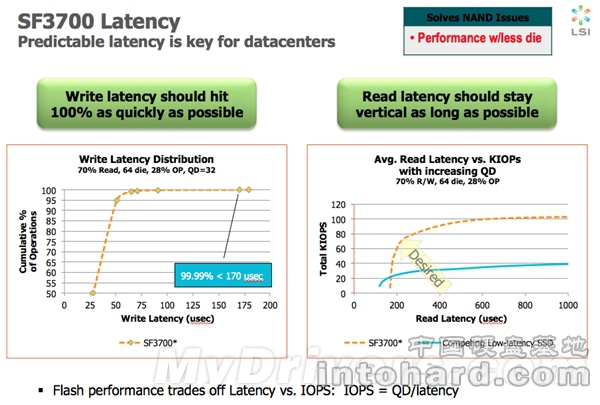

此外，IO持续性和低延迟也是这一代的重点。SF2000的性能持续性已经是最好的之一，很高兴看到继续加强。

型号

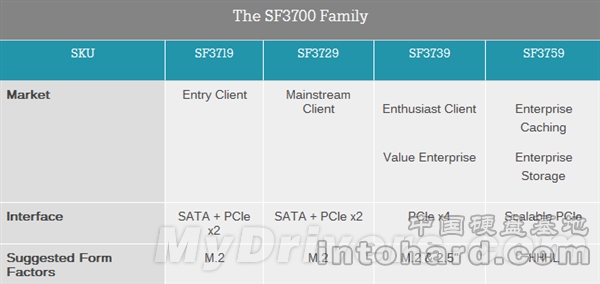

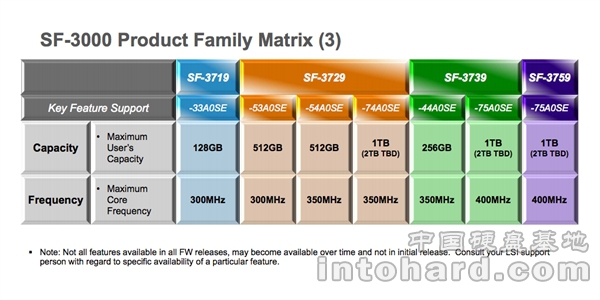

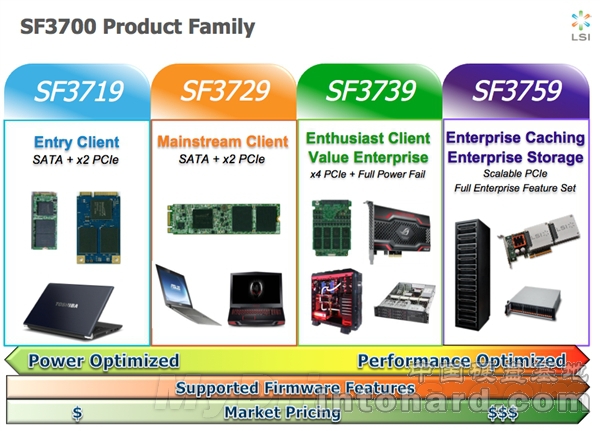

SF3700系列分为四款型号，涵盖各个市场领域。

SF3719是入门级的，更多地针对功耗优化而不是强调性能，接口支持SATA 6Gbps、PCI-E 2.0 x2，建议使用M.2微型接口。主控核心频率最高300MHz，可用容量最大128GB。

SF3729针对主流消费市场，主要是在SF3719的基础上增加支持了更多固件特性，但具体暂未披露，预计主要会用于超极本和其它高端笔记本。主控核心频率最高300-350MHz，可用容量最大512GB-1TB。

SF3739是面向发烧友的，也可用于入门级企业市场，完全放弃了SATA而仅支持PCI-E 2.0 x4，并支持全面的掉电保护，接口规格M.2、2.5寸均可。主控核心频率最高350-400MHz，可用容量最大256GB-1TB。

SF3759专门用于企业级存储、缓存，拥有完整的企业级特性，主要是半高半长(HHHL)形式的PCI-E扩展卡。主控核心频率最高400MHz，可用容量最大1GB。

后三款都可能会支持2TB，但尚未确定。
