U盘SD卡Flash芯片数据恢复常识

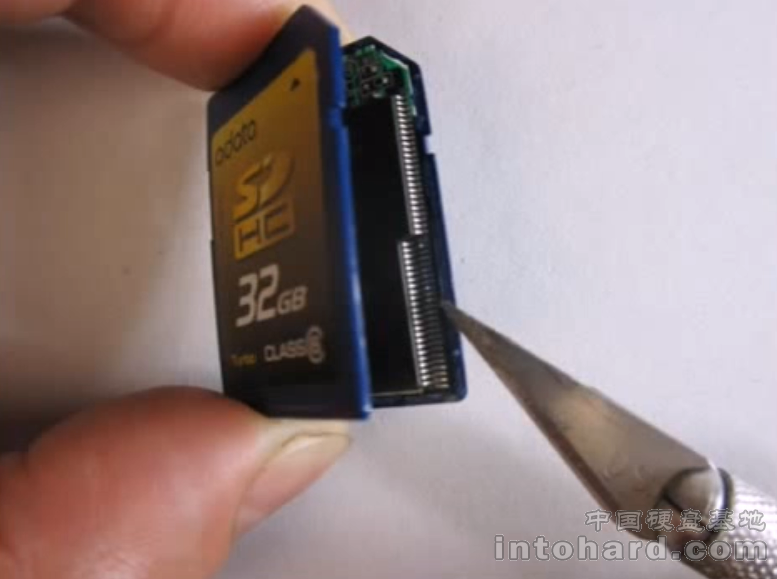

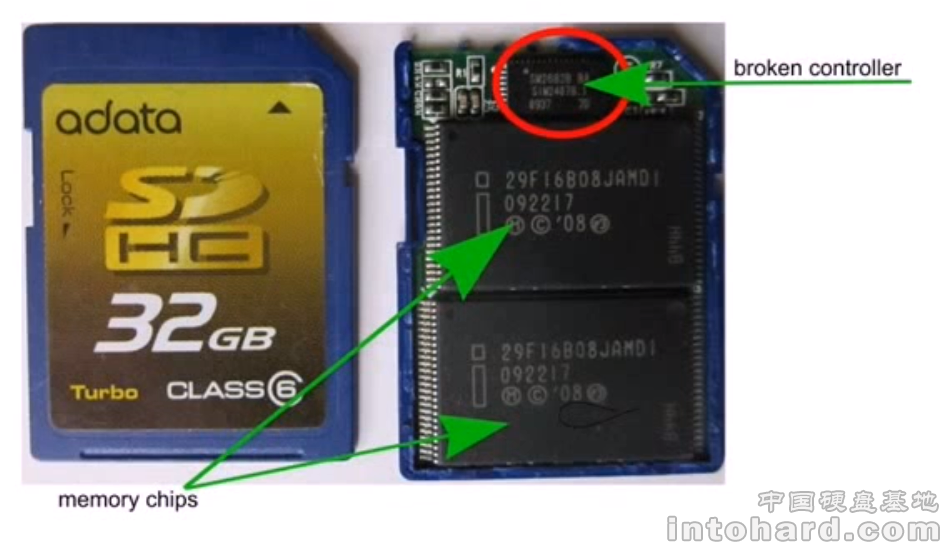

我们打开一个存储卡的内部结构

32G的存储卡，一共有2个nand flash存储芯片，和一个主控。

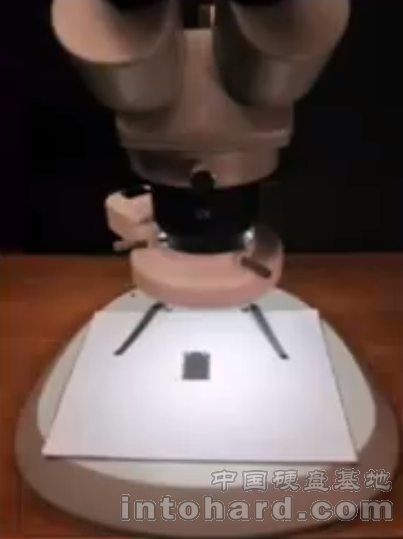

通过显微镜检查芯片是否有物理损坏

通过红外加热，将芯片与pcb板分离。不过觉得风枪会方便点，红外这玩意太高级了

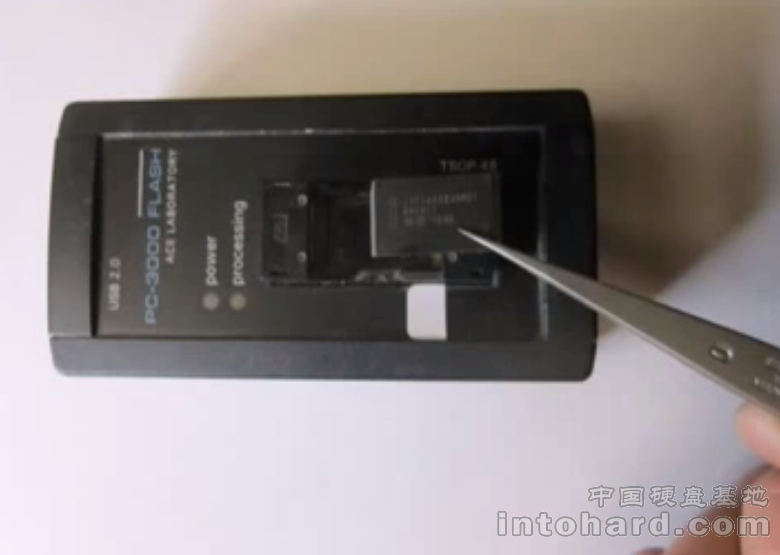

通过设备读取芯片数据

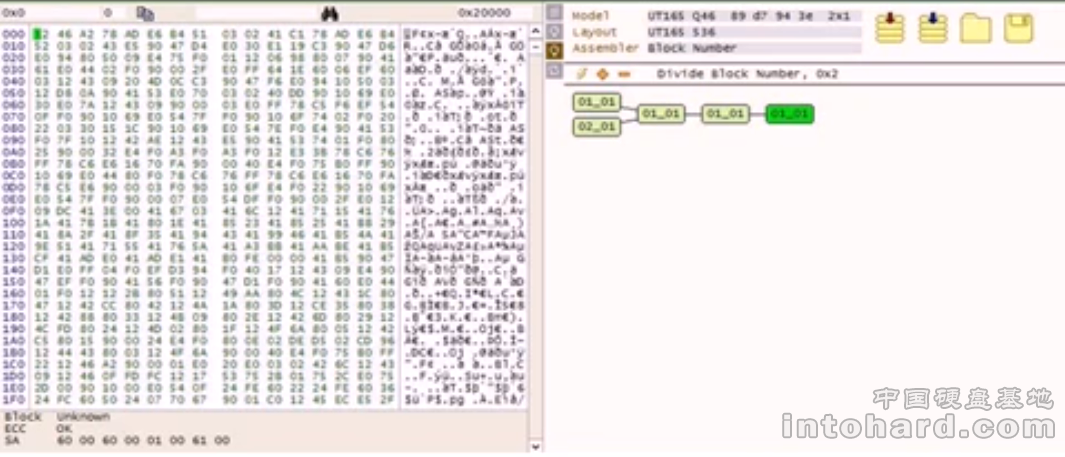

对数据进行恢复

 2. 一体封装盘（Monolith）恢复方法：

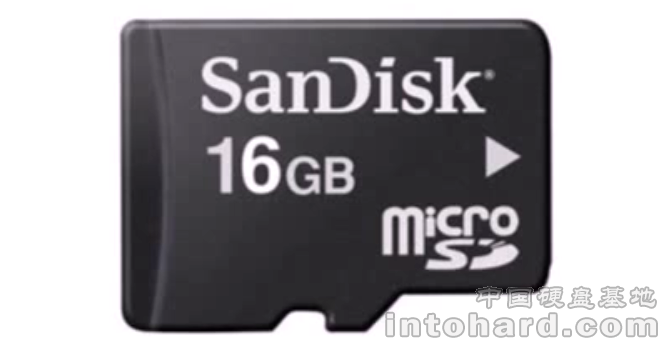

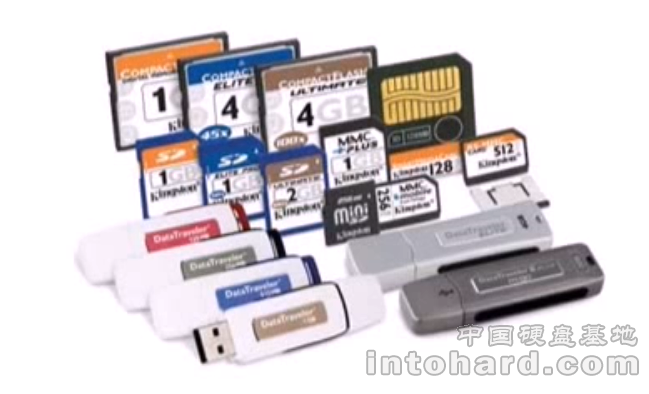

常见的sd存储卡

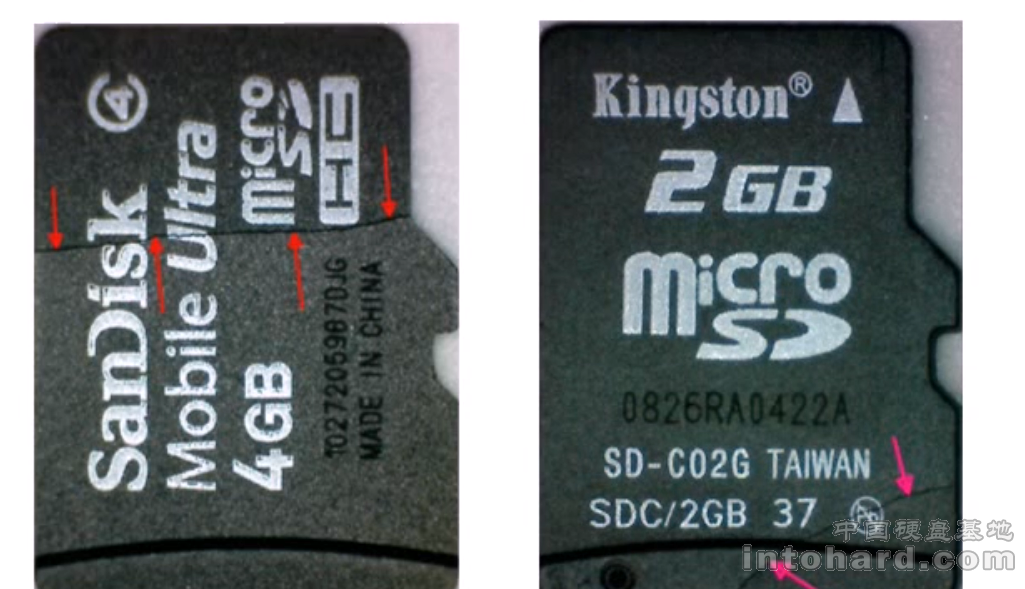

类似这样的物理损坏的sd卡是无法恢复了

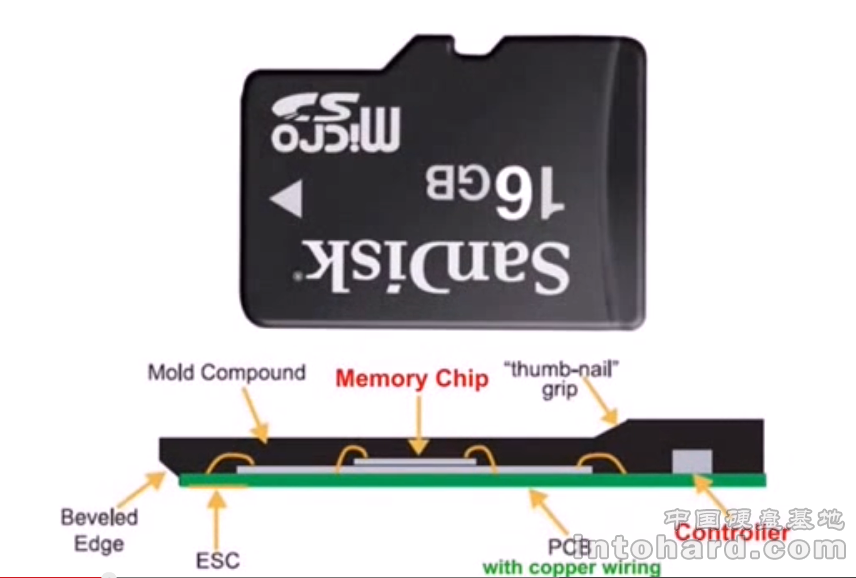

这种一体封装的sd卡的内部结构如下：

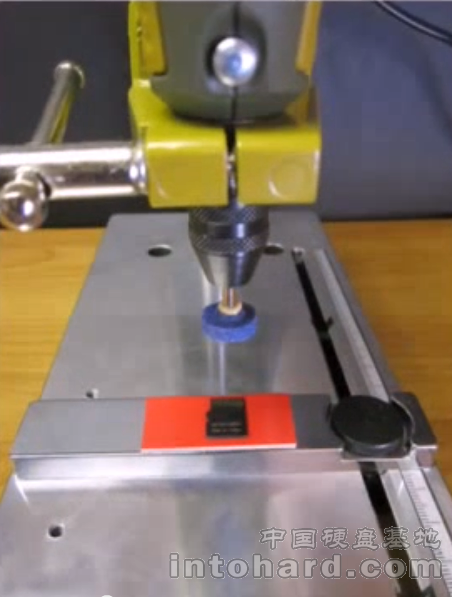

想要看到一体封装盘的线路，就必须得磨掉盘体上的阻焊层，对u盘那种的一体封装一样的办法

磨掉之后线路都显露出来了。

利用逻辑分析仪找到需要飞线的引脚点

飞线~~~~~~（ps:技术活啊）

找到引脚位置，然后上设备读取！~

对数据进行恢复

上面大概介绍了目前两种主流的u盘或者存储卡的恢复方式了，可能不太详细，但是大体流程都有了。

有兴趣的朋友也可以一起研究一下！
