HP EVA4400存储 iSCSI安装使用说明环境说明：

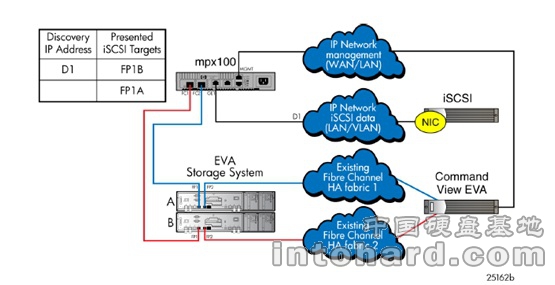

客户现场设备： EVA44001台；SMA1台；MPX100b一个；c7000一台；bl870c4台；4/12 san switch 2个； 48口千兆交换机2台 EVA4400的 2个FP1连接MPX100b 的2个FC口；2个FP2连接 san switch 为HPUX主机使用；MPX100b的2个ge 端口分别连接一台交换机；MPX100b管理口直接连接SMA网卡；4台BL870c 每台2个网口分别连接2台交换机；结构大体与下图相同：

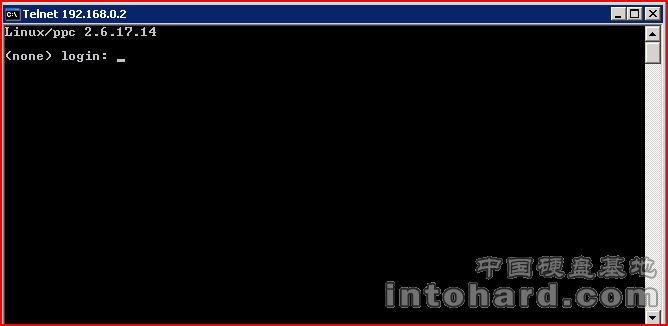

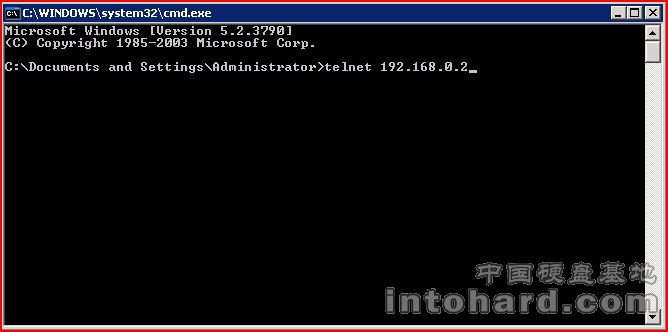

MXP100b的设置 用电脑直接连接MXP100b的管理口：默认的IP为10.0.0.1，然后telnet

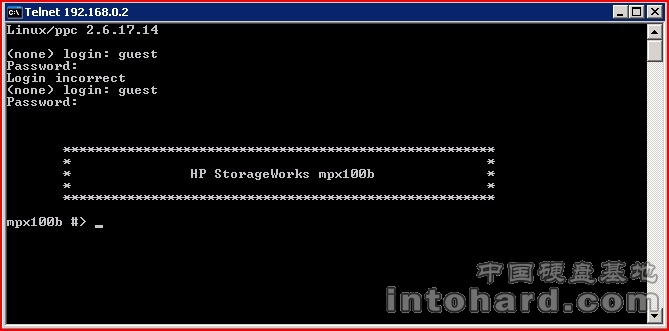

用户名：guest密码：password
然后：admin start 密码：config
在这里可以更改mgmt也就是管理口的IP，命令：set mgmt

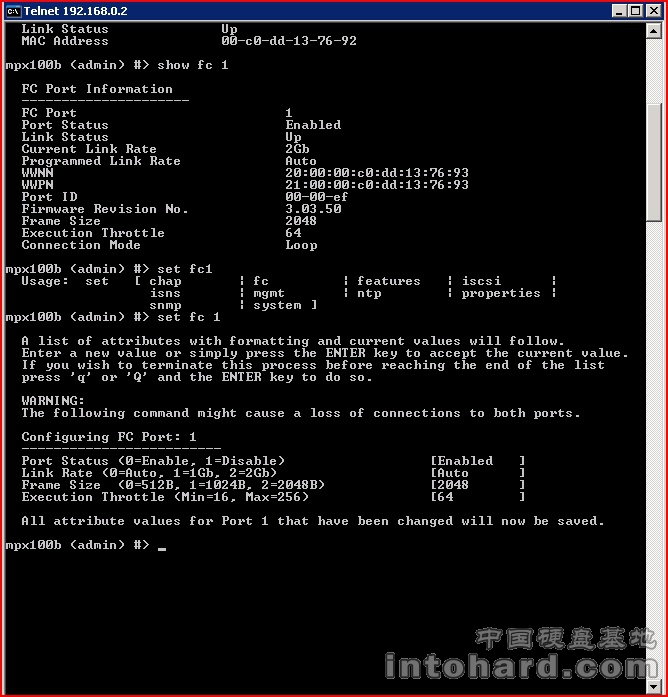

查看FC口 的信息：show fc

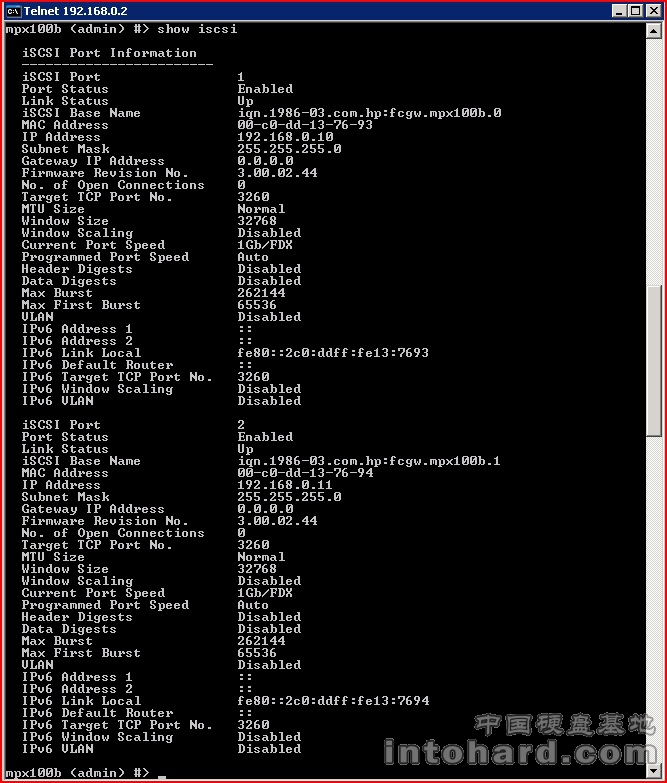

这里注意：需要在EVA 的mmp中将与MPX100b相连的fc口设置为直连； 设置Ge端口的地址，将来客户端连接的时候需要链接的IP地址，set iscsi 1（2）

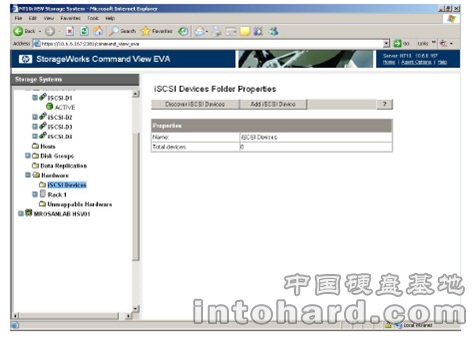

EVA4400 的设置： 1. mxp100b的管理端口连接EVA SMA的一个网口 并将SMA 网口的地址设置为与MXP100b相同网段的地址，并保证能PING通；（好像直接连接EVA自身的管理口也可以，有待进一步验证）； 2. 在SMA安装command view(这个没有截图，正常安装就可以，需要注意的是在同时连接FC 和MPX100b后安装时会有两个选项 FC 控制方式和iSCSI控制方式，我当时选FC方式，我的理解是那种都可以 3. Login后就会看到多出一个iSCSI device的选项

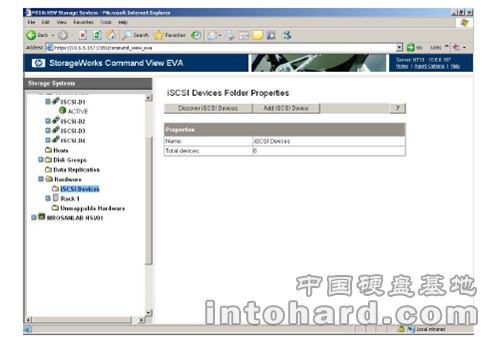

4. Click Discover iSCSI Devices

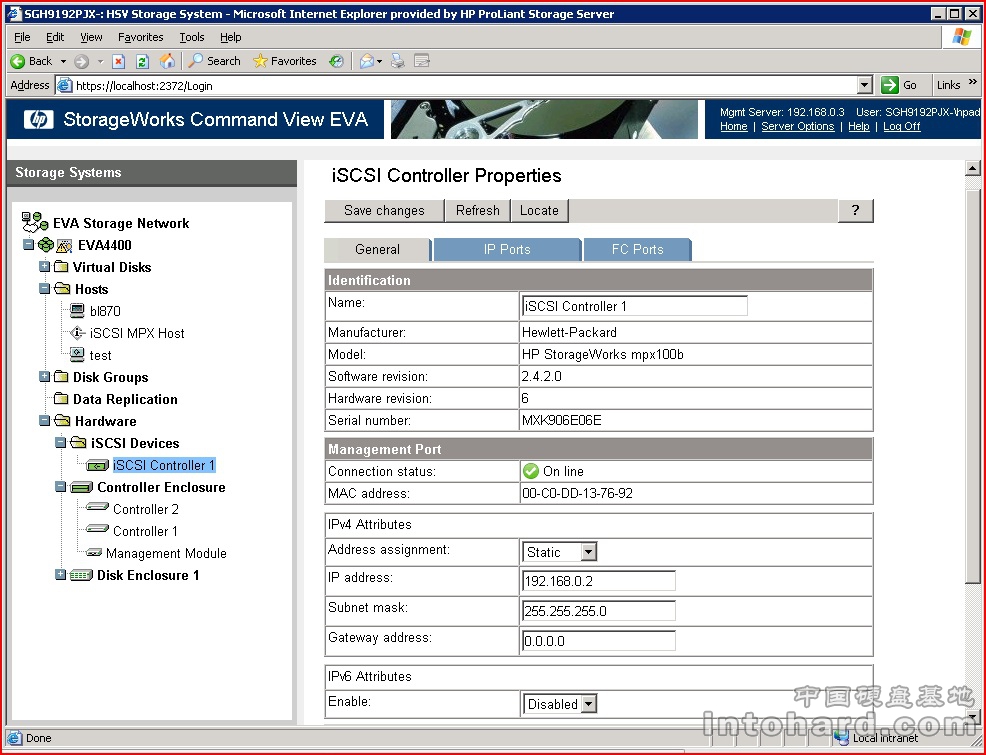

5. 这时就会看到多出一个iSCSI 控制器（控制器的IP地址就是MPX100b的mgmt口的IP）

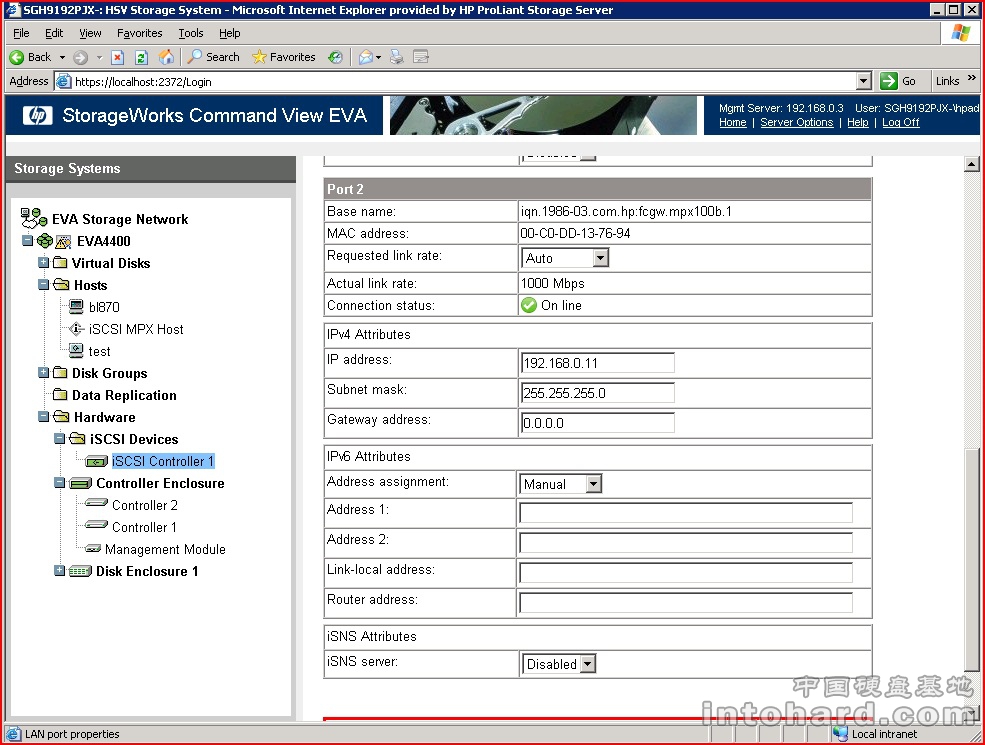

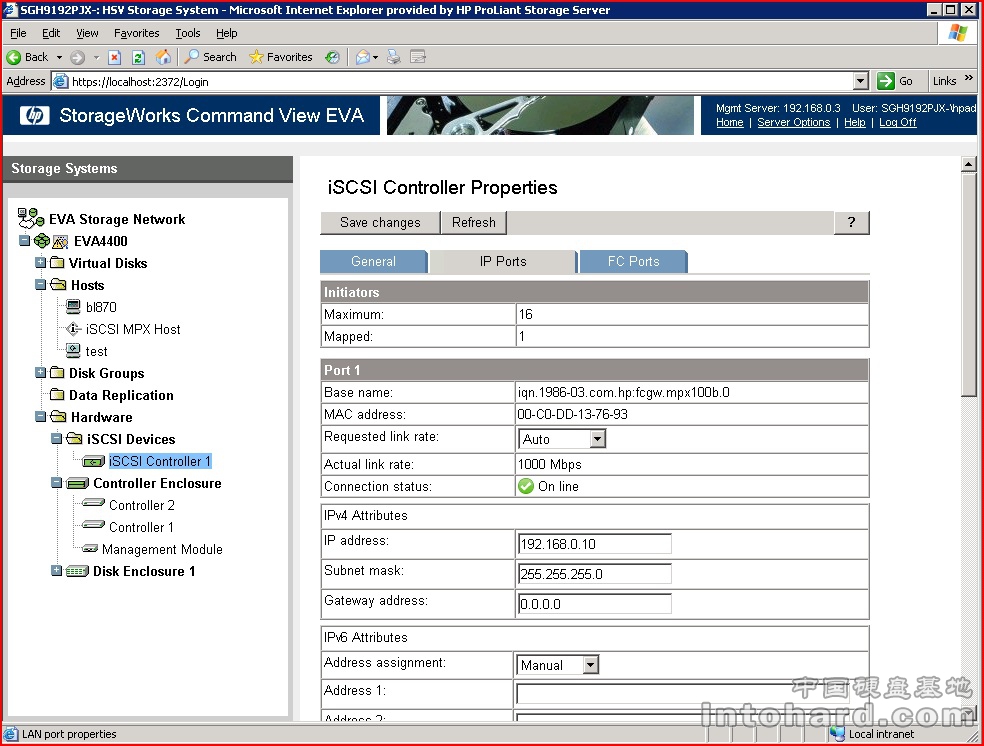

6. IP port 的地址，就是MPX100b中 iSCSI 的地址（应该在这里也能更改，但是当时我没有更改成功）

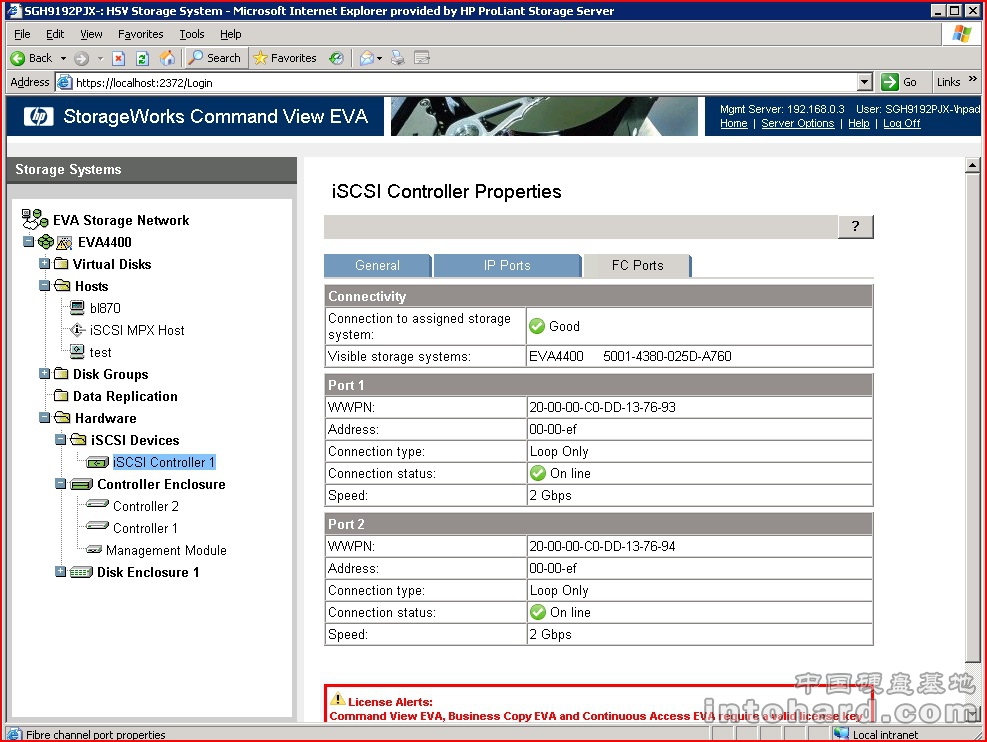

7. iSCSI 控制器的FC口信息

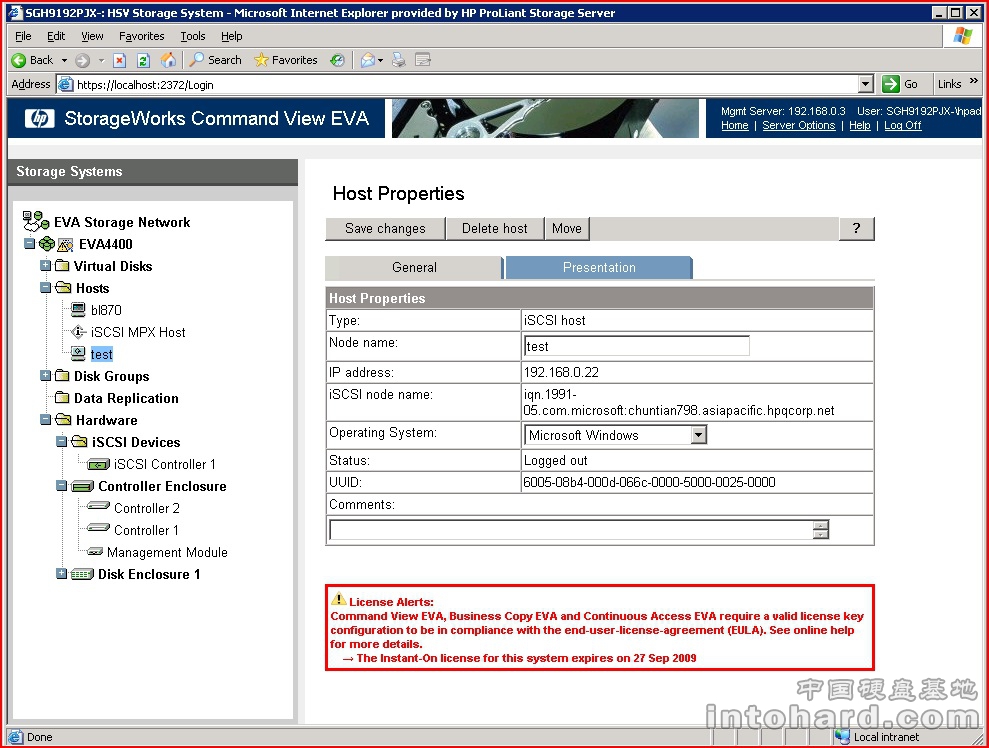

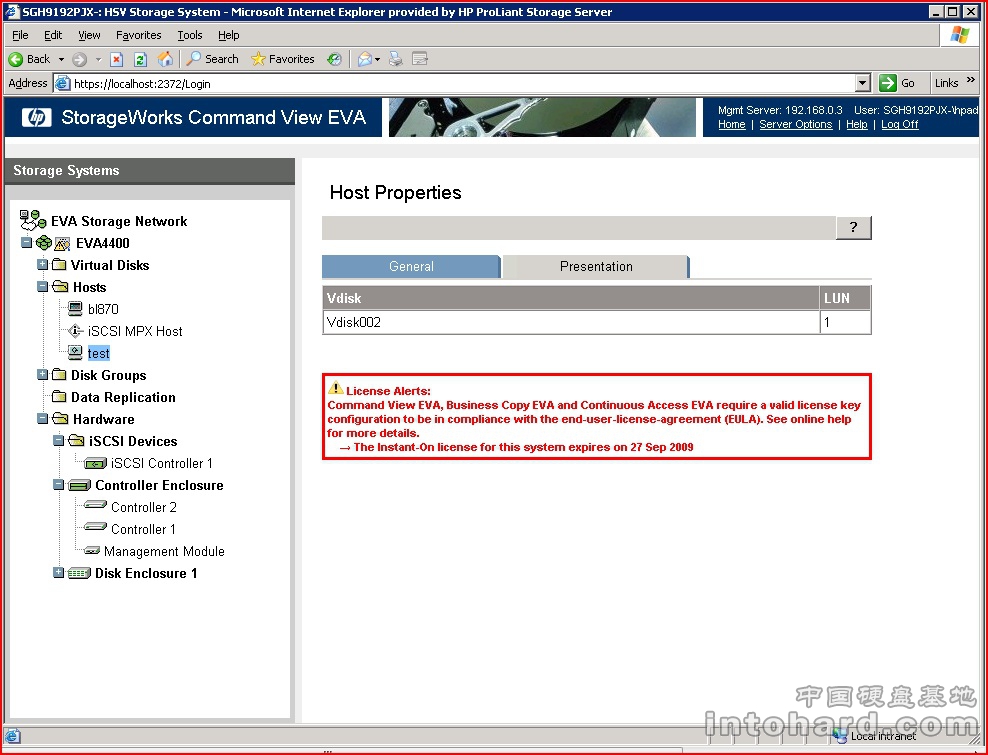

8. 添加主机（首先要在客户机的iSCSI发起端发起，才能在host list 里面看到主机）
9. Present disk

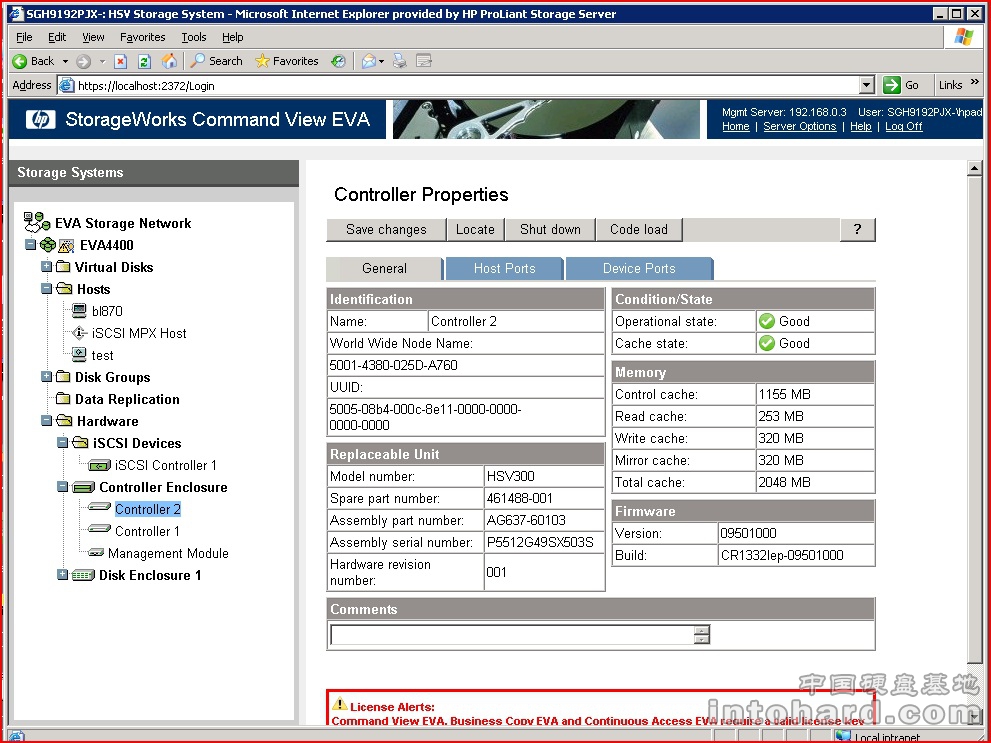

10. 正常的EVA功能

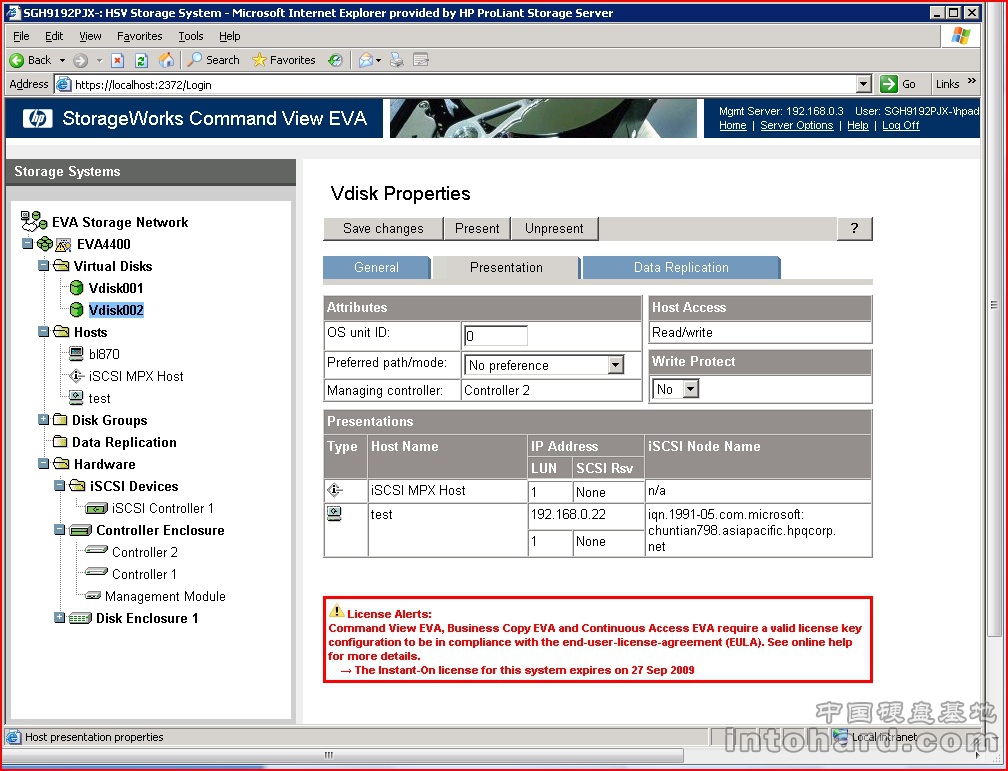

11. Vdisk信息

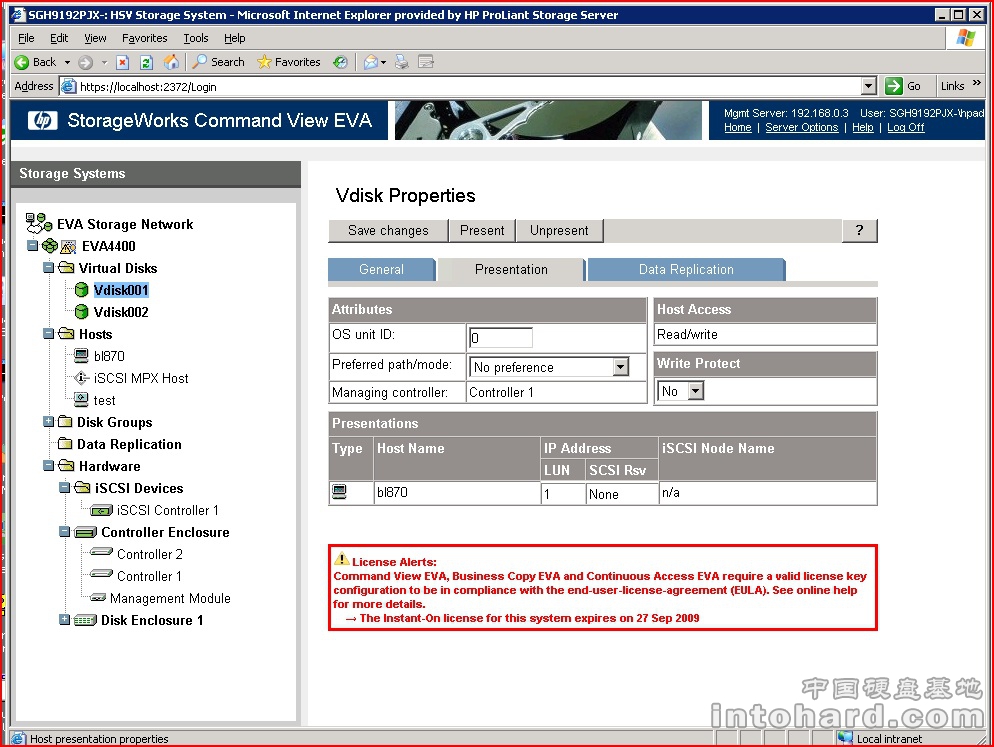

12. Present disk给bl870c

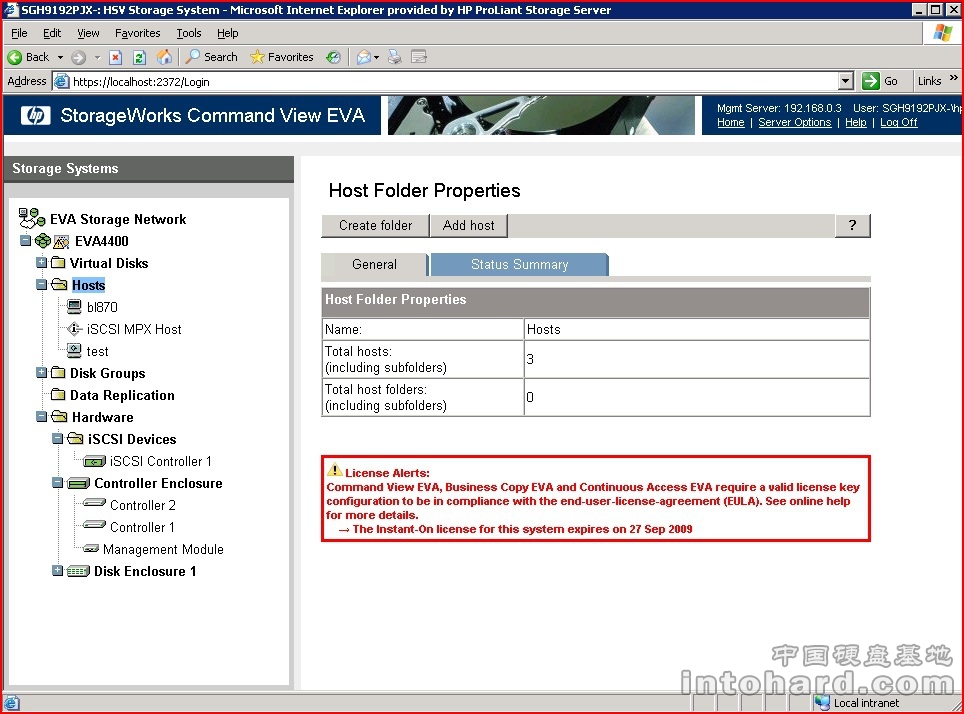

13. 连接到iSCSI 控制器后会自动有一个iSCSI MPX host 加到host列表里面；

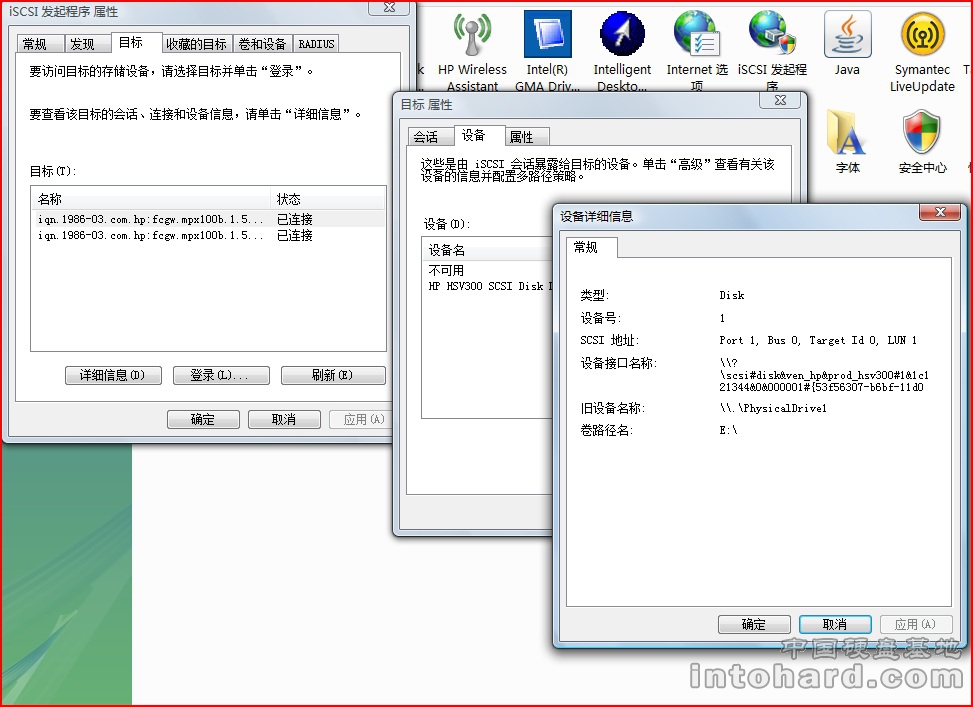

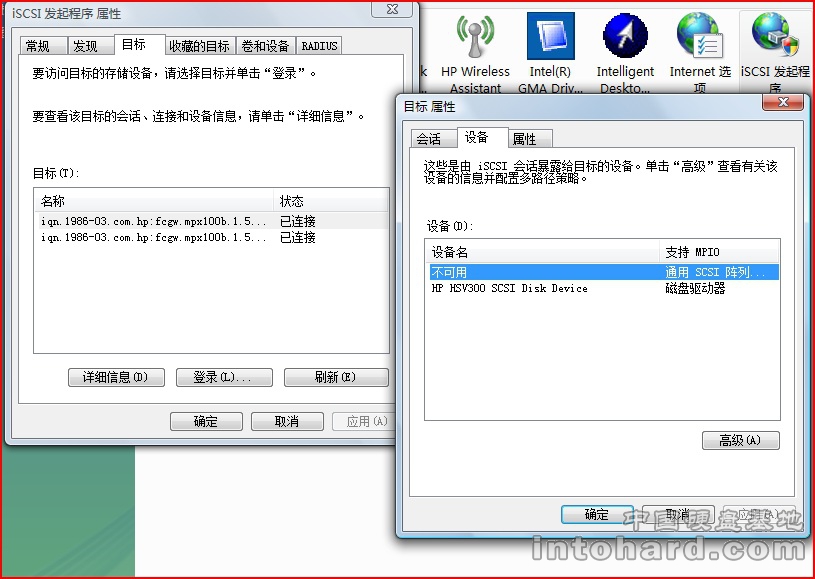

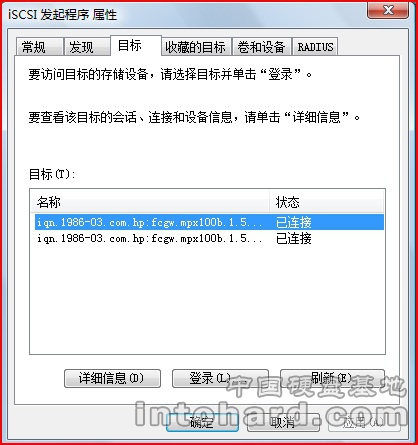

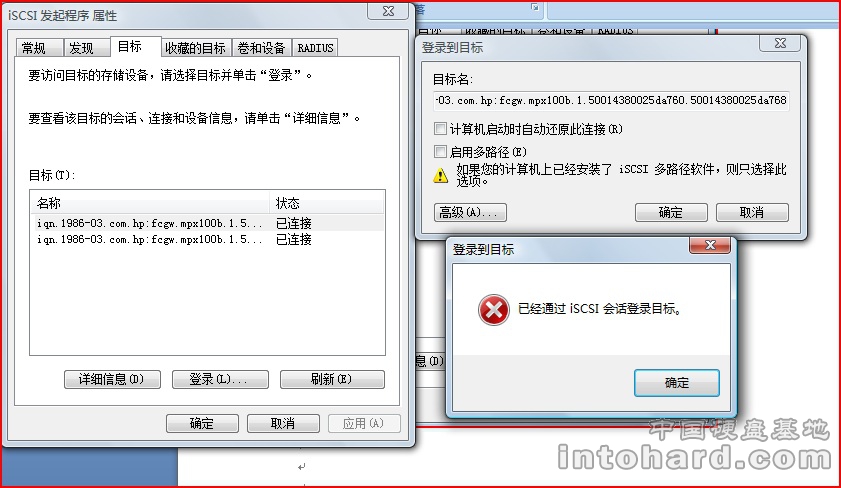

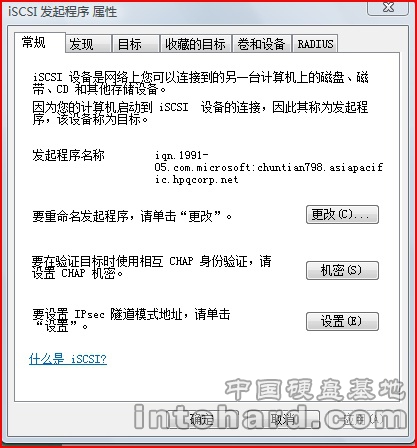

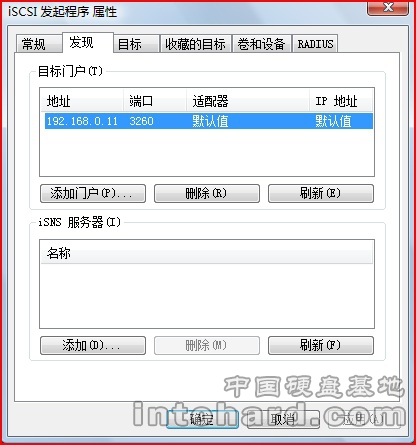

Windows客户端添加

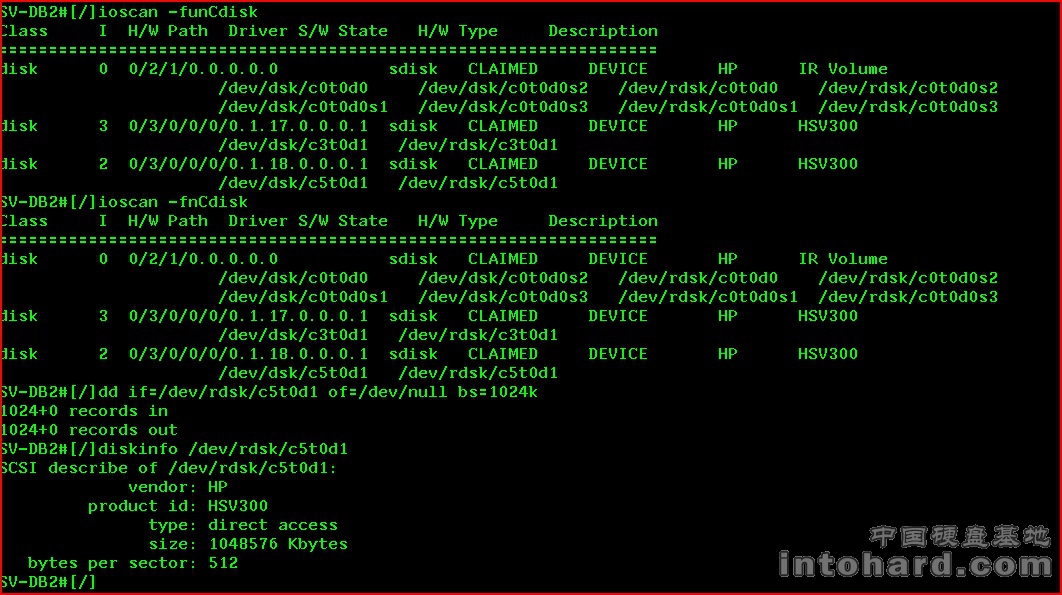

14. HPUX 看到的EVA disk（这里主要说明下是EVA的FC方式和iSCSI 方式可以同时使用）
|
