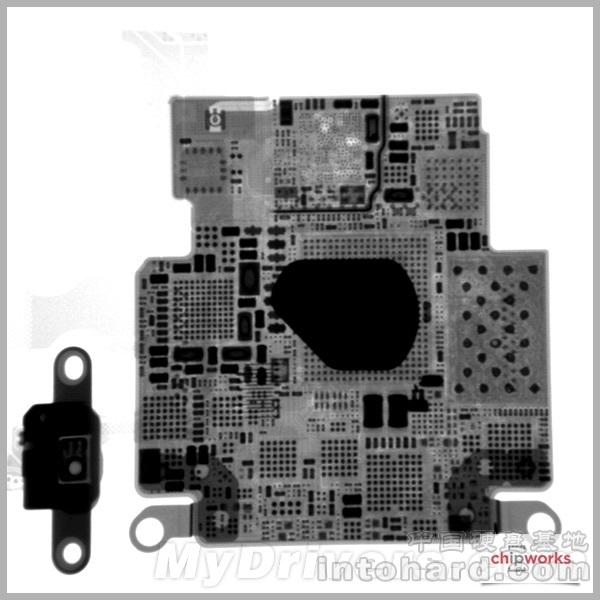

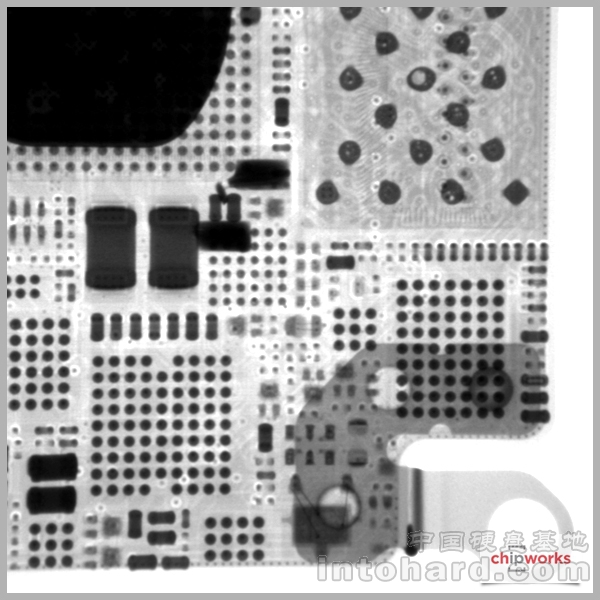

ABI Research今天发布了一份新的Apple Watch拆解报告，让我们第一次看到了苹果表的内部电路板设计、芯片元件。

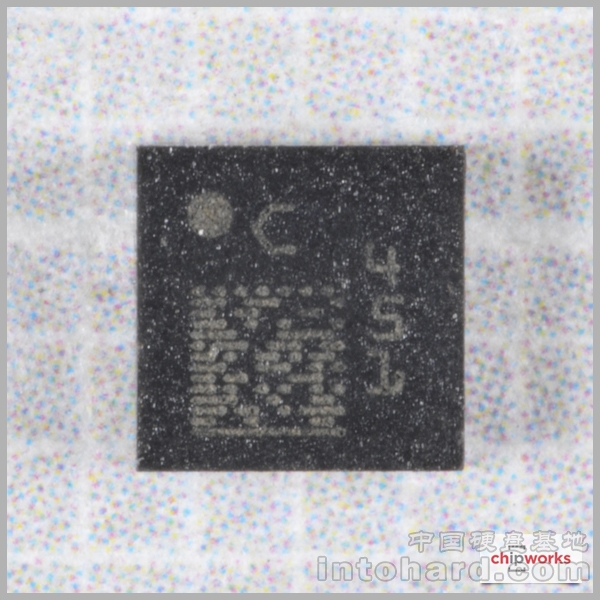

图中从右上角开始，依次是(括号内是芯片编号)： － AMS NFC信号放大器(AS3923) － NXP NFC控制器 － 尔必达4Gb(512MB) SRAM内存芯片(F440AAC) － 苹果S1主处理器(APL0778) － 东芝/闪迪8GBSSD/" target="_blank" class="relatedlink">闪存 － NXP未知芯片 － IDT无线充电器(P9022) － ADI触摸控制器(AD7149) － Dialog电源控制器(D2238A 338S00046) － 意法半导体传感器/加速计/陀螺仪 － 博通Wi-Fi/蓝牙/NFC/FM四合一无线芯片(BCM43342) 如同智能手机上一样，内存和处理器也是整合封装在一起的，事实上，Apple Watch内部电路设计基本就是从智能手机上移植过来的，同样非常复杂，这在手表上并不常见。 有趣的是，Apple Watch元件的供应商很特别，比如说尔必达的内存、意法半导体的加速计/陀螺仪、ADI的触摸控制器、IDT的无线充电器等，都不是很常见。 S1处理器的具体架构依然还在探索中，不过考虑到据说Apple Watch的性能基本就是iPhone 4S的档次，那时候用的内存恰巧也是尔必达的，S1会不会是拿着A5改造过来的呢？苹果在SoC设计上早就玩得很High了，还真说不定呢。 ChipWorks此前的观察报告还发现，Apple Watch用的是一个六轴加速计/陀螺仪，单一芯片搞定。
|
