专家:PC3000一体U盘/TF卡数据恢复电源板及电源特性

2016-5-2 20:37| 发布者: 蝴蝶| 查看: 663| 评论: 0

摘要: 一体U盘、TF卡不识别怎么办?PC3000数据恢复工具可以解决这个问题,恢复重要的数据,本文讲述一体飞线板电源板及电源特性,由于许多人反映PC-3000电路板适配器存在问题,我们建议研究不同设备的电源换流原理。在这里 ...
一体U盘、TF卡不识别怎么办?PC3000数据恢复工具可以解决这个问题,恢复重要的数据,本文讲述一体飞线板电源板及电源特性,由于许多人反映PC-3000电路板适配器存在问题,我们建议研究不同设备的电源换流原理。

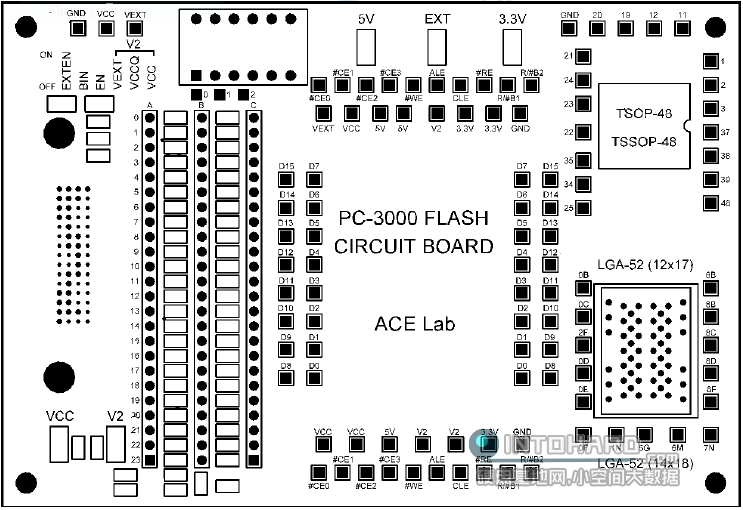

在这里您可以看到PC-3000电路板适配器的外观:

专家:一体U盘数据恢复方法之飞线电源板及特性

电路板

实际上,电路板适配器包含电源交换方案和连接到存储器芯片(整体)的总线。该总线与PC-3000闪存读卡器中的总线相同,但电源交换方案比PC-3000闪存读卡器有更多的选择。

首先,也是最重要的一点是…

…具有相同名称的所有管脚已相互连接。TSOP/TLGA接触组的数据总线和控制总线已经连接到缓冲元件,也就是说,TSOP/TLGA接触组不需要焊接D0-D15、ALE、CLE、RE、WE、R/B。

让我们来看看功率交换最必要的变体。

一.存储介质的标准功率。

专家:一体U盘数据恢复方法之飞线电源板及特性

电源1


红色别针--在这种情况下,应该从这些地方获取整体的3.3V电源。
蓝色引脚--这些地方的GND的整体可以焊接到适配器。

注意:VCC切换器应该打开。所有其他开关都关闭。

下一段适用于PC-3000闪存阅读器版本小于4(004000之前的设备序列号),不带PC-3000电源适配器。

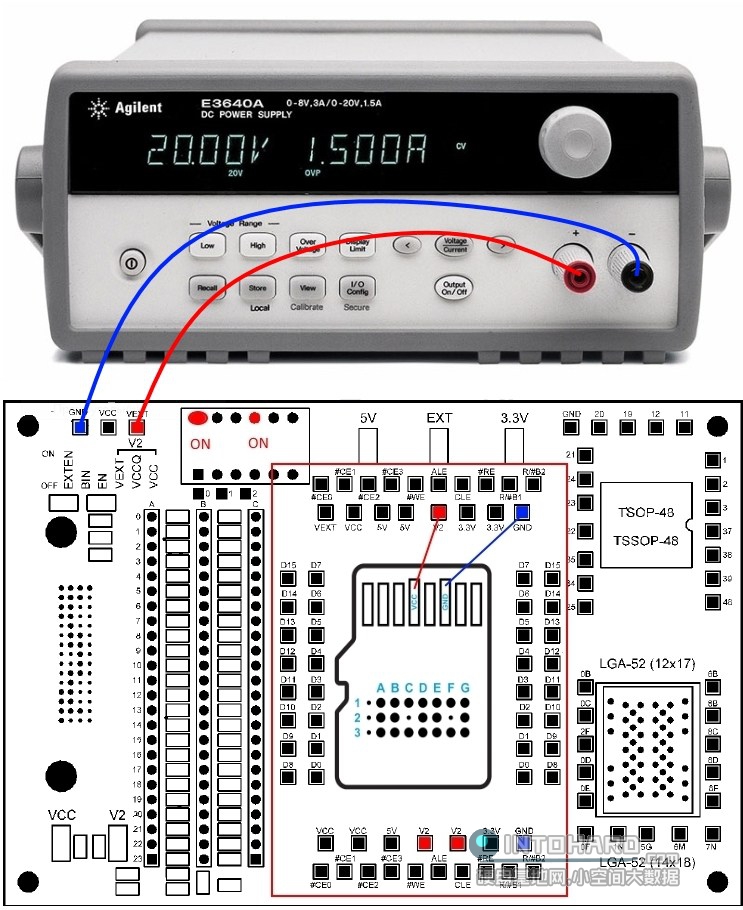

2.外部电源的使用

注意!不希望提供超过3.3伏的电源!

专家:一体U盘数据恢复方法之飞线电源板及特性

电源2

当需要提供外部电源时–您应该更改电源配置。

蓝色标记是GND。使用外部电源适配器时,该适配器的接地引脚与电路板适配器的接地引脚之间应连接。带0-3.6伏调节器的外部电源适配器(本文使用的是计算机车间可购买的基本外部电源设备)。
红色引脚VEXT–该引脚用于提供来自外部电源设备的电压。

红色插针V2–应该焊接到整体上的VCC插针上。

现在重要的是为了提供从VEXT引脚到V2的电压,需要选择正确的开关位置。基本上需要将EXTEN和VEXT设置为ON,但所有其他都处于OFF模式。在这种情况下,从VEXT到V2的电源不受读卡器控制,换言之,PC-3000闪存读卡器无法打开/关闭它,但如果需要允许读卡器获得电源控制,则只能设置在VEXT切换器上。

三.TSOP formfactor引脚分配方案8的外部电源设备的功率交换。

注意!不希望提供超过3.6伏的电源!

专家:一体U盘数据恢复方法之飞线电源板及特性

电源3

电源提供给红色引脚VEXT蓝色引脚GND(与整体式相同)

开关可以设置为与整体读数程序类似的程序(由PC-3000读卡器控制电源或不带电源)。注意,对于TSOP存储器芯片需要手工焊接电源线!重要的是像图片上那样焊接电线!

四.TSOP formfactor引脚分配方案9的外部电源设备的功率交换。

注意!不希望提供超过3.6伏的电源!

专家:一体U盘数据恢复方法之飞线电源板及特性

电源4

所有的建议都和方案8一样,只是需要焊接更多的电线(看图片)。

5.不同LGA/TLGA/BGA存储芯片的功率交换

您可以查看ONFI规范文档中的连接方案(截至本文撰写时,文档的最新版本是2014年4月2日)。

在这里,您可以看到ONFI规范文档中的一些方案:

专家:一体U盘数据恢复方法之飞线电源板及特性


如果有什么问题请随时联系技术支持部门!
