数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

2017-10-25 12:39| 发布者: 蝴蝶| 查看: 1820| 评论: 1

摘要: 一体U盘、micro SD卡、TF卡损坏数据还可以恢复吗?U盘数据恢复全过程图文详细讲解,现在很多现代NAND闪存设备都采用了一种新型的结构,将接口、控制器和存储芯片集成到一个普通的陶瓷层中。我们称之为整体(一体)结 ...

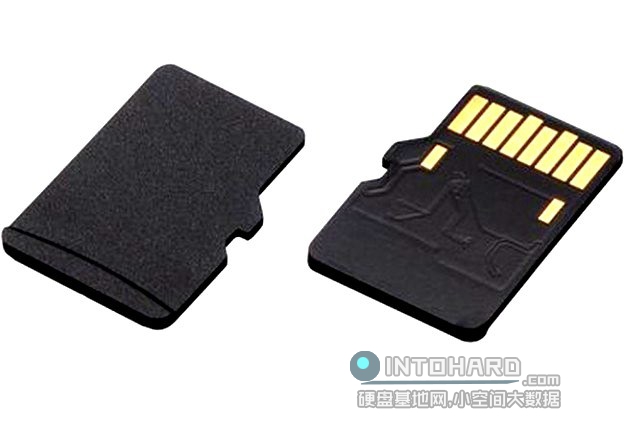

 一体U盘、micro SD卡TF卡损坏数据还可以恢复吗?数据恢复是可以的,本文详解U盘数据恢复全过程图文,现在很多现代NAND闪存设备都采用了一种新型的结构,将接口、控制器和存储芯片集成到一个普通的陶瓷层中。我们称之为整体(一体)结构。


 直到最近,所有的存储卡,如SD,Sony MemoryStick,MMC等,都包含了一个非常简单的“经典”结构和分离的部分一个控制器,一个PCB板和一个NAND存储芯片(TSOP-48或LGA-52封装)。在这种情况下,恢复的整个过程非常简单——我们只是将存储芯片拆开,用PC-3000闪存读取,然后做与普通USB闪存驱动器相同的准备。

数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

但是,如果我们的存储卡或UFD设备是基于单片结构的,我们该怎么办?我们怎样才能访问NAND存储芯片并从中读取数据?  数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

 材料安全数据表

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程


在这种情况下,我们只能试图找到一个特殊的技术插脚,通过擦除陶瓷涂层让线路显现出来

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

 在开始处理单片恢复之前,我们应该提醒您,单片设备焊接的整个过程是复杂的,需要良好的焊接技能和特殊设备。如果你以前从未尝试过焊接一体存储设备,最好在一些数据不重要的测试设备上尝试你的技能。例如,你可以买两个废旧一体U盘,进行焊接技能的练习。

以下是必要设备的清单:

 1.一个好的光学显微镜,x2,x4,x8变焦;

 2.USB烙铁,具有非常薄的焊点;

 3.双面胶带;

 4.液体活性通量;

 5.稠果冻BGA焊剂;

 6.热风枪(例如–Lukey 702);

 7.松香;

 8.木制牙签;

 9.酒精(75%异丙醇);

 10.直径为0.1 mm的铜线,带一层隔离漆;

 11.砂纸(尺寸分别为1000、2000和2500(数值越大,沙子越小);

 12.0.3mm BGA球;

 13.镊子;

 14.锋利的手术刀;

 15.解决方案;

 16.PC-3000闪存电路板适配器;

当所有设备都准备好焊接时,我们就可以开始我们的工艺了。

首先,我们采用单片设备。在我们的例子中,它是小型microSD卡。我们需要用双面胶带把这张卡片固定在桌子上。

数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



之后,我们开始从底部抹去陶瓷层。这个手术需要一些时间,所以你应该非常耐心和小心。如果您损坏了引脚层,数据恢复将是不可能的!

我们从粗砂纸(最大尺寸的沙子)开始——1000或1200。


数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程


当去除涂层的第一个最大部分时,有必要将砂纸改为较小的砂纸尺寸–2000。



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程


最后,当接触的铜层变得可见时,我们应该使用最小的砂粒尺寸–2500。

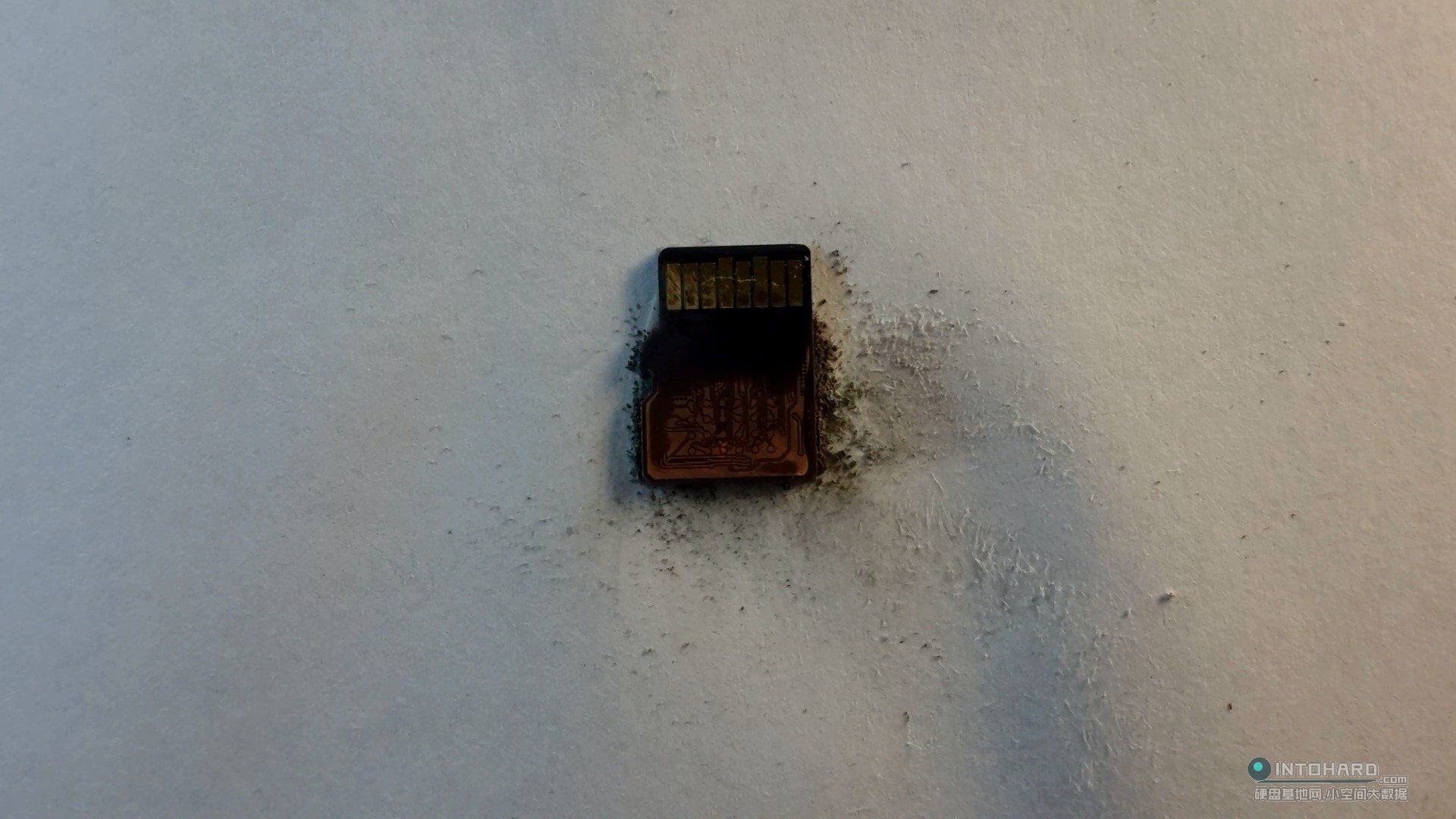

如果正确执行所有操作,最终会得到如下结果:



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



下一步是在我们的全球解决方案中心搜索案例。


要继续使用整体式,我们需要焊接3组触点:


数据I/O触点:D0、D1、D2、D3、D4、D5、D6、D7;

信号触电:ALE、RE、R/B、CE、CLE、WE;

电源触点:VCC、GND。




数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程


首先,你需要选择你的单片设备的类别(microSD卡在我们的情况下),然后你必须选择一个兼容的插脚(类型2在我们的情况下)。



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

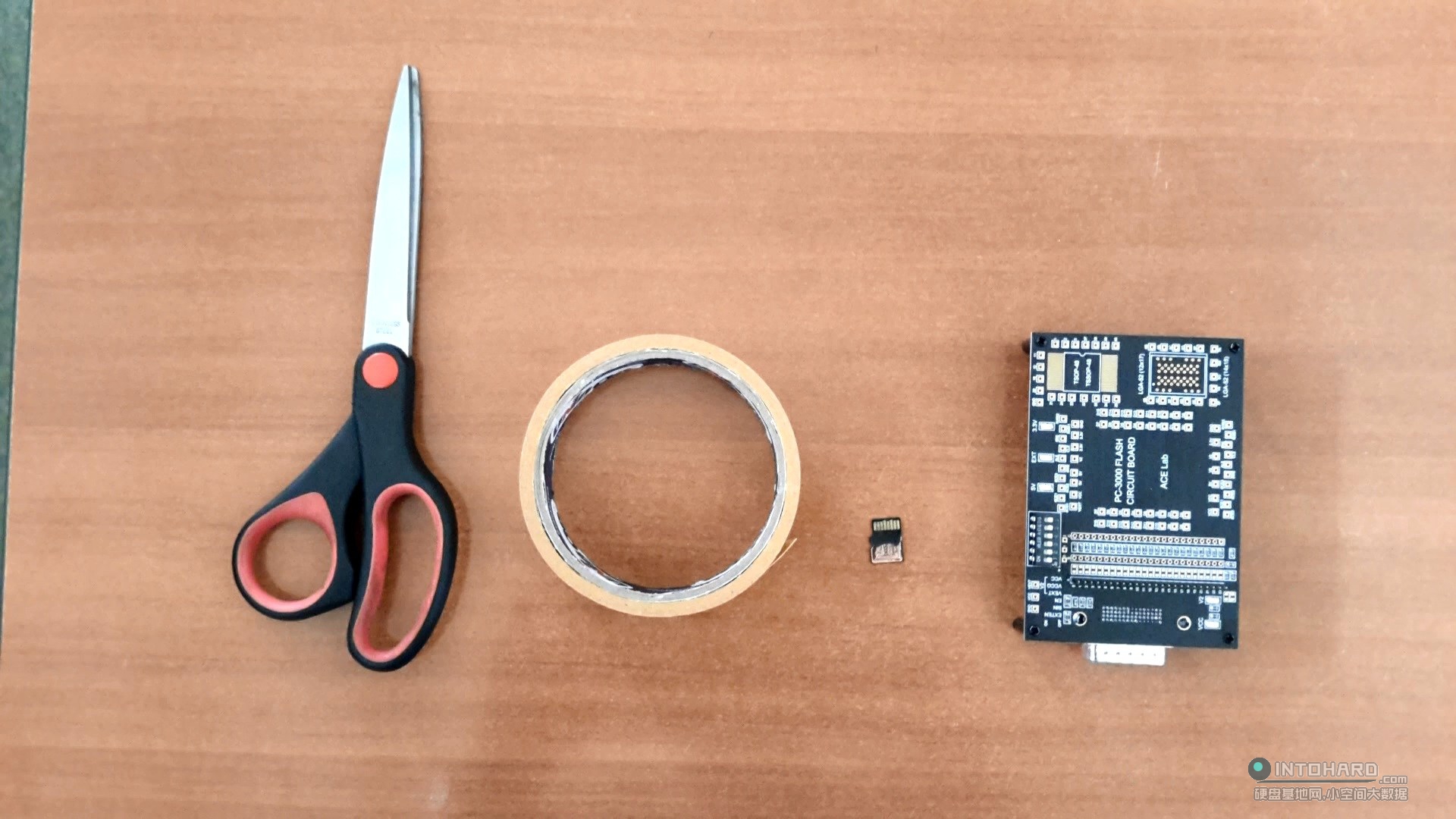

 之后,我们应该将microSD卡固定在电路板适配器上,以便更方便地焊接。

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程


数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

 在焊接之前打印出单片设备的插脚图是个好主意。您可以将方案放在旁边,以便在需要检查点位时就在手边。



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



我们已经准备好开始焊接过程了!确保工作站有足够的光线!

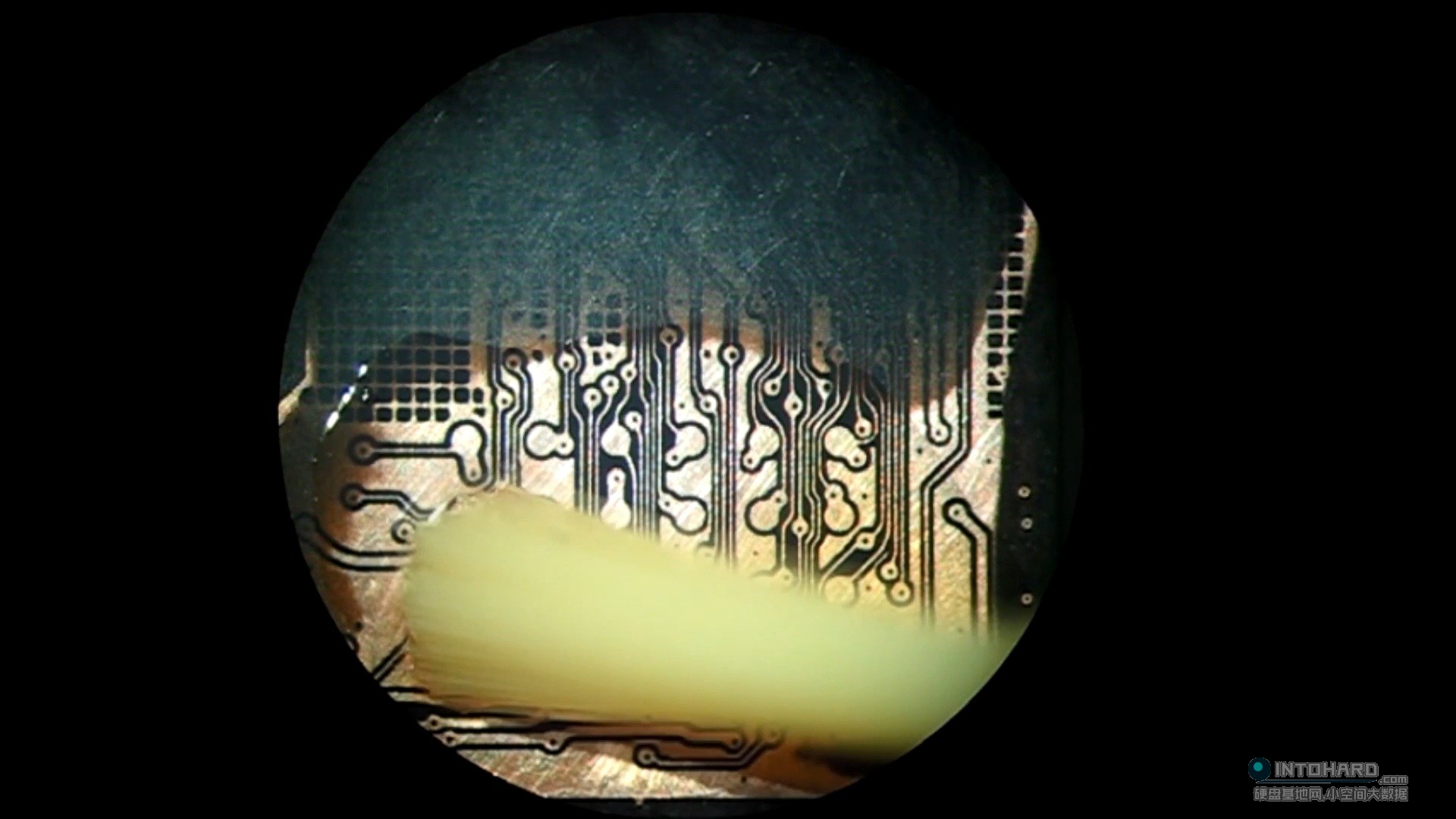

用小刷子在microSD引脚触点上滴一些液体活性剂。



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

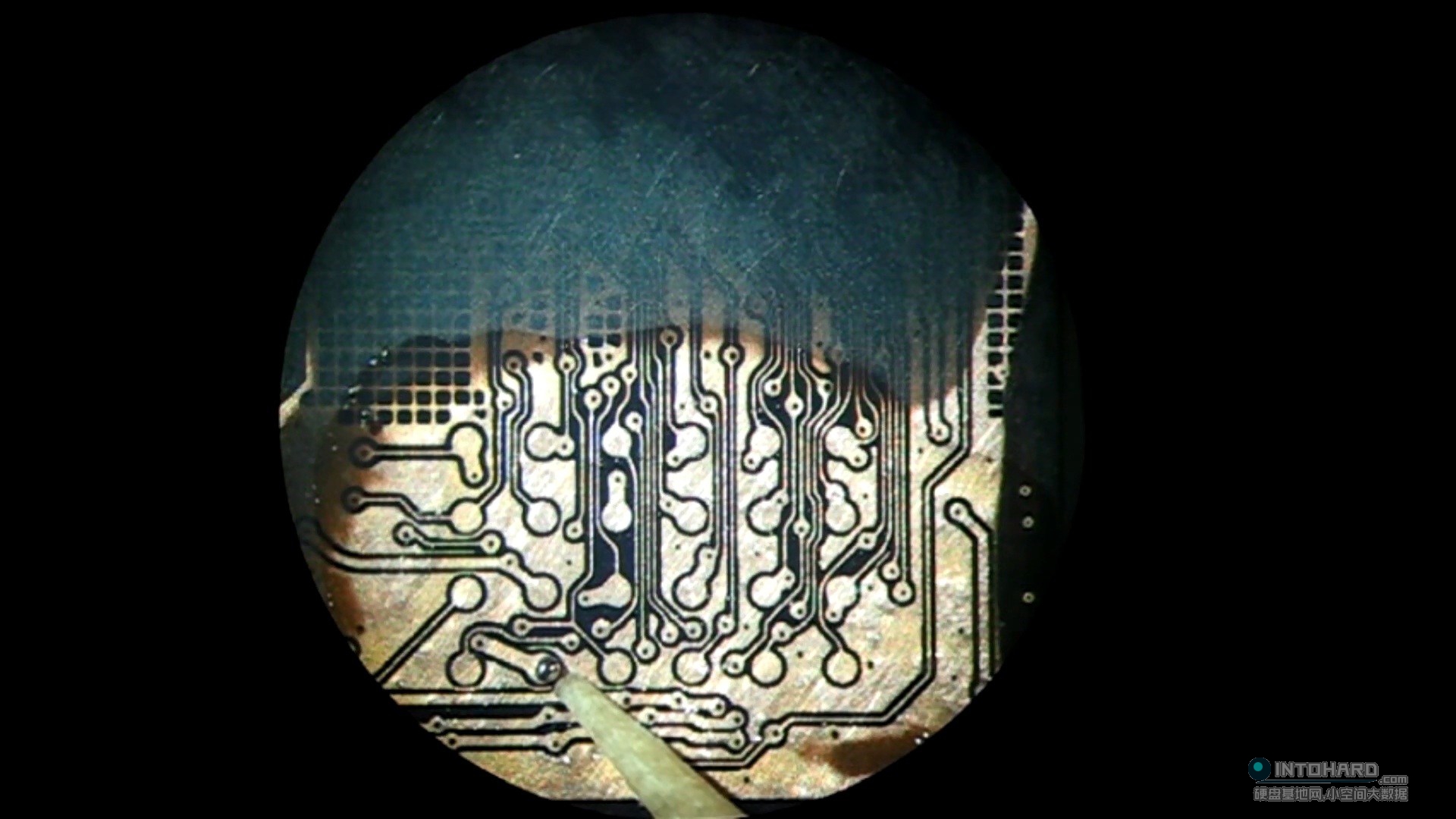

在湿齿镐的帮助下,我们应将所有BGA球放在插脚方案上标记的铜销触点上。最好使用BGA球,其大小约为我们接触直径的75%。液体助焊剂将帮助我们将BGA球固定在microSD卡表面。

数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

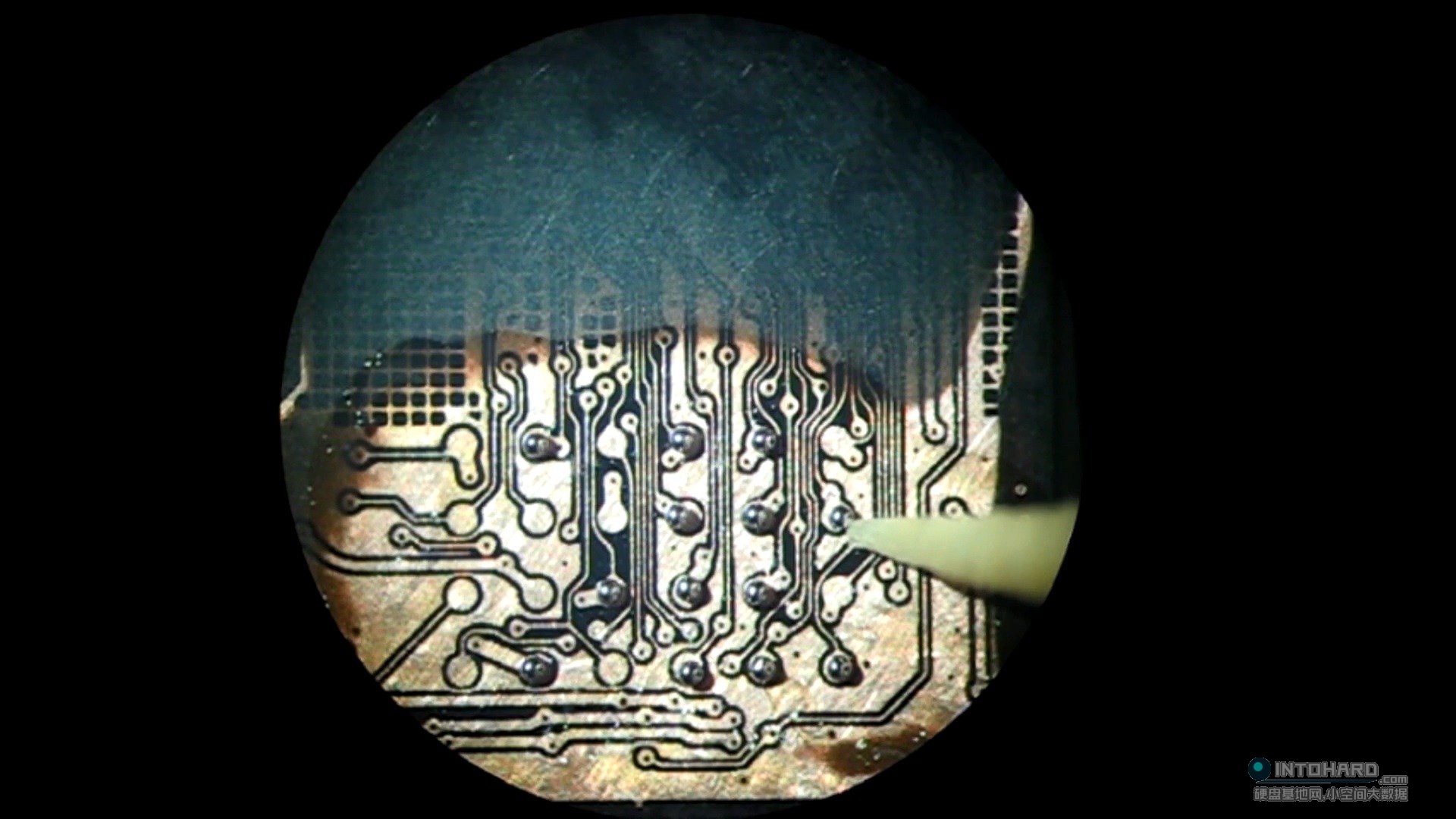

当所有的BGA球都放在针上时,我们应该用烙铁熔化锡。小心!动作要轻!熔化时,用烙铁的尖端快速接触BGA球。

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



当所有的BGA球熔化时,你需要在触点上涂上一些厚厚的胶状BGA焊剂


使用热风枪,我们应该在+200摄氏度的温度下加热我们的引脚。BGA焊剂将有助于在所有BGA触点之间分配热量并小心地熔化它们。在加热后,所有的触点和BGA-tin将形成一个半球形。

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



现在我们应该在酒精的帮助下除去所有的焊剂痕迹。你需要把它洒在microSD卡上,然后用刷子把它擦干净。

数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

 下一步是准备铜线。它们的长度应该相同(大约-5-7厘米)。对于切割相同尺寸的电线,我们建议使用一张纸作为长度计。

数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程


数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

 之后,我们应该用手术刀把电线上的隔离漆去掉。只是从两边轻轻地刮一下。

数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

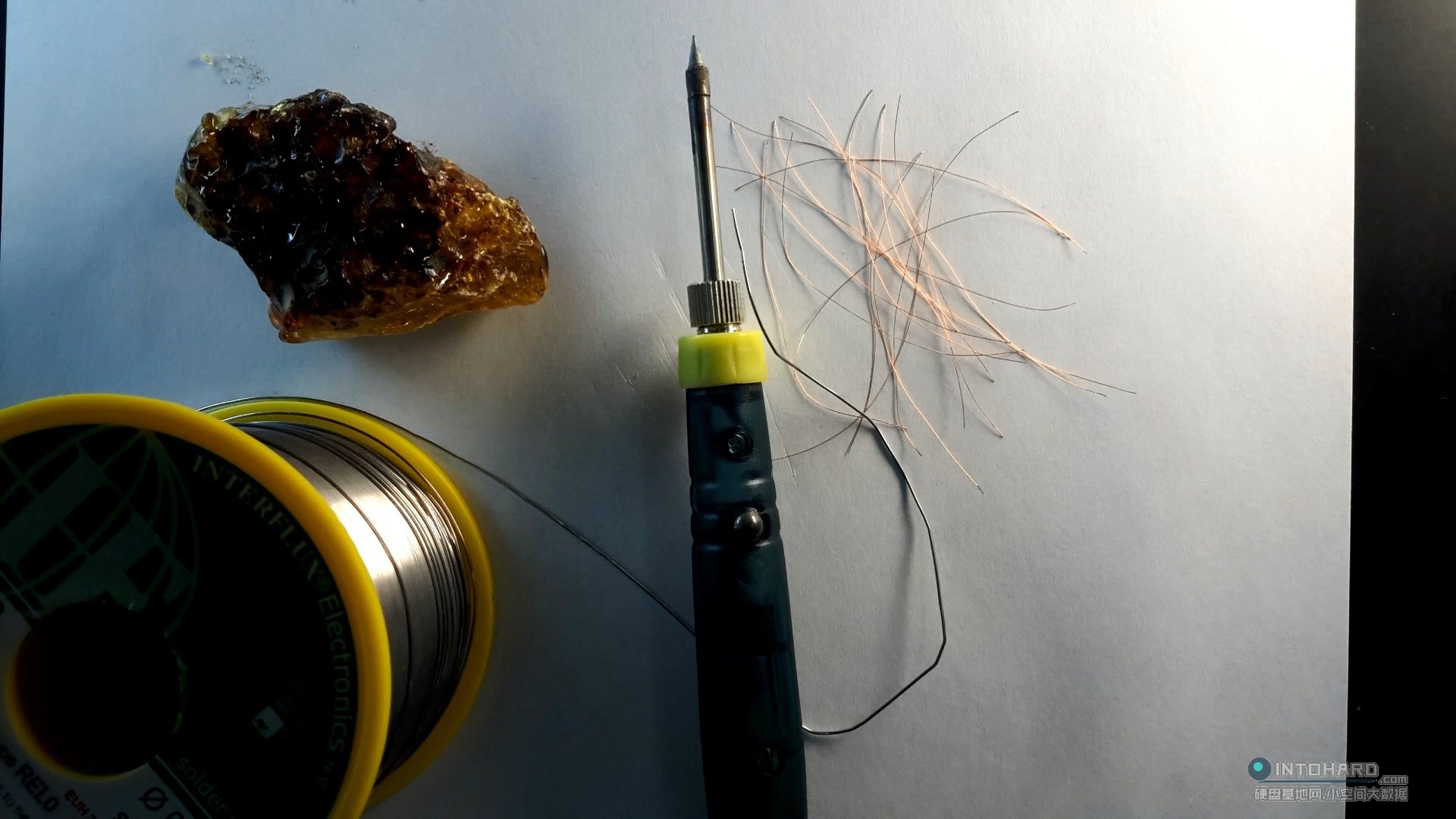

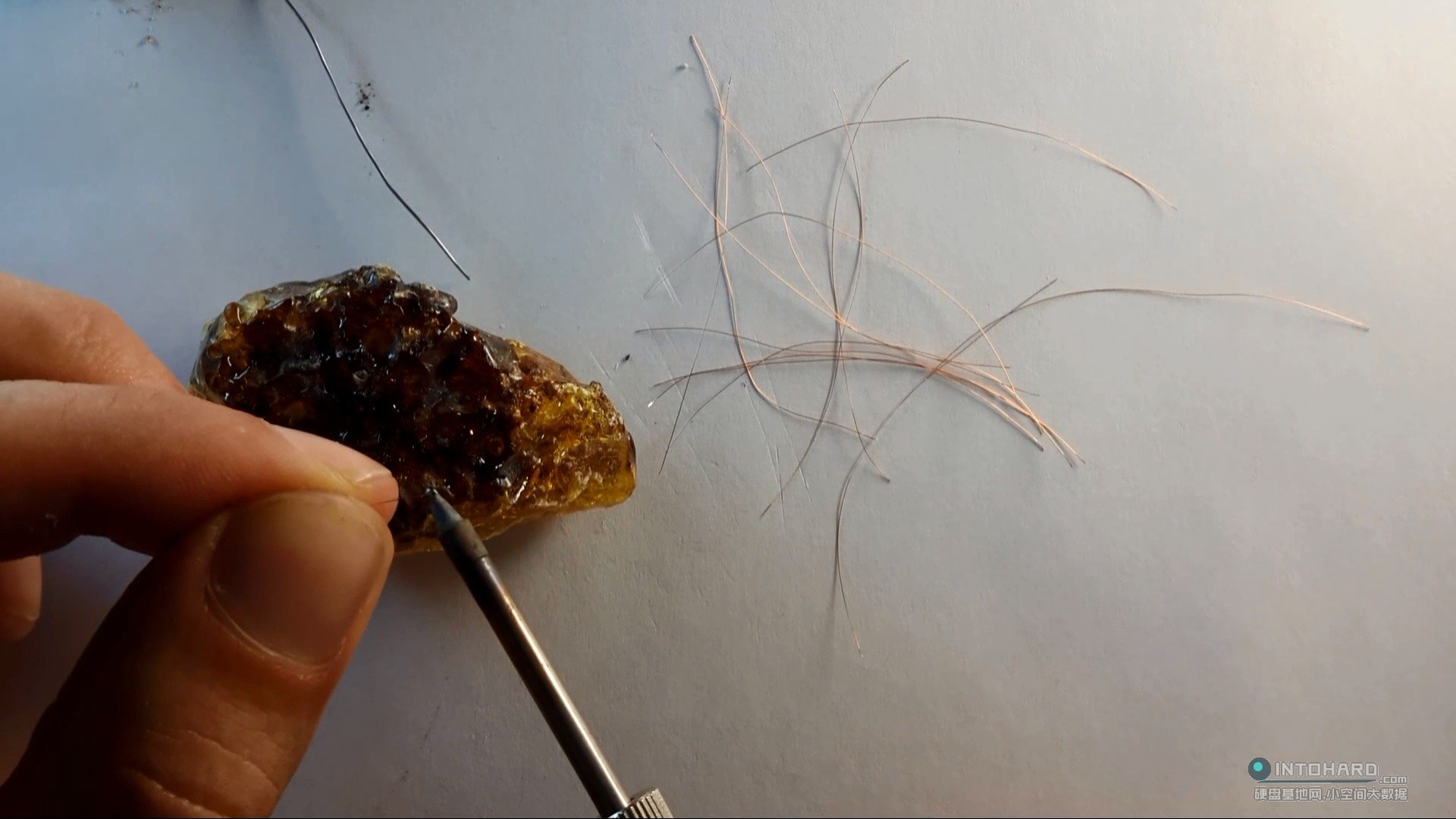

  电线制备的最后一个阶段是在松香中镀锡,以获得更好的焊接效果。

数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程



数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

现在我们准备好开始把电线焊接到电路板上。我们建议您从电路板的一侧开始焊接,然后在显微镜的帮助下继续将电线的另一侧焊接到单片设备。


最后,所有电线都焊接到电路板上,我们准备开始使用显微镜将电线焊接到microSD卡上。这是最复杂的手术,需要很大的耐心。如果你觉得累了,休息一下,吃点甜食,喝杯咖啡(血液中的糖可以帮助你的手不颤抖)。之后,开始焊接。


对于右手的人,我们建议右手拿着烙铁,而左手拿着铜线镊子。

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程


数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

 你的烙铁应该是干净的!焊接时别忘了不时清洗。

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程


数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程

当所有的触点都焊接好后,确保没有一个触点连接到GND层!所有的销子都必须固定得很紧!

现在我们准备将电路板插入PC-3000闪存,并开始读取过程!

 数据恢复专家:损坏的一体Flash芯片封装(micro SD卡/TF卡)的数据恢复全过程





你也可以用下面的工具来代替砂纸。这是一个玻璃纤维刷,它是完美的清洁!
